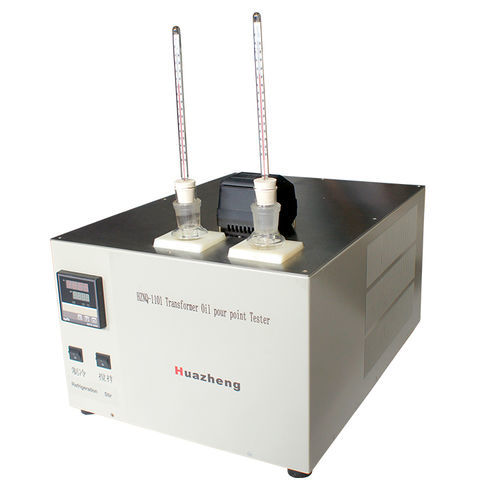

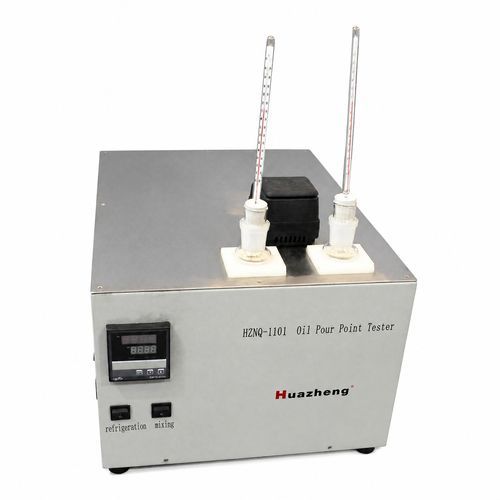

Testador de ponto de fluidez HZNQ-1101

de óleopara produtos petrolíferospara aplicações ferroviárias

Descrição geral
O testador de ponto de fluidez de óleo HZNQ-1101 é projetado para determinar o ponto de fluidez de óleos de transformadores, óleos lubrificantes e óleos leves, bem como o ponto de congelamento de várias matérias-primas químicas. Equipado com um compressor de refrigeração importado, oferece resfriamento rápido e alta precisão com seu sensor importado. Amplamente utilizado nos setores de energia elétrica, química, ferroviária e petróleo.

Introdução ao instrumento
Sob as condições da norma nacional, a amostra é testada in vitro, colocando-a em um banho de álcool com um tubo de amostra refrigerado. A temperatura mais alta na qual o líquido para de fluir é o ponto de condensação da amostra.

• Abrir a embalagem para verificar danos.
• Verificar o modelo do equipamento e os acessórios de acordo com a lista de embalagem.
• Depurar o instrumento após a verificação.

Etapas de operação:

• Insira o cabo de alimentação em uma tomada AC220V com aterramento confiável.
• Adicione etanol anidro à câmara congelada até o tubo de cobre do evaporador.
• Preencha o tubo de ensaio com a amostra até a linha de calibração, coloque-o no congelador, mergulhe-o em etanol e insira o termômetro.
• Ligue os interruptores de alimentação, agitação e refrigeração, ajuste o termostato e observe o resfriamento. O ponto de fluidez é alcançado quando a amostra para de fluir ao inclinar o tubo.

Parâmetros técnicos
Faixa: temperatura ambiente ~ -45°C;
Precisão: ±0,1°C
Visor: visor digital tubular;
Modo de teste: controle automático de temperatura, teste manual;
Sensor de temperatura: resistência de platina PT100;
Furo de teste: Dois furos.
Taxa de resfriamento: não inferior a 70°C/h
Modo de refrigeração: refrigeração por compressor;
Potência: 1500W;
Tensão de alimentação: AC220V 50Hz;
Ambiente aplicável: temperatura ≤40°C, umidade ≤80%
Peso do instrumento: aproximadamente 40KG.

Precauções e manutenção de equipamentos

• Usar em um ambiente não corrosivo.
• Limpar o tubo de ensaio ao trocar amostras.
• Certifique-se de que o termômetro esteja livre de gordura para manter a sensibilidade.
• Evite queimaduras pelo frio, não colocando as mãos no congelador durante os testes.

Método de operação do ponto de vazamento

• Nome: Ponto de Vazamento
• Resumo do método: Após o resfriamento, verifique a fluidez a cada 3°C, registrando a temperatura mais baixa na qual a amostra flui como o ponto de fluidez.
• Método de operação:
  • Despeje a amostra em um tubo de ensaio seco e limpo até a marca do anel, fixe o termômetro com uma rolha e injete 1-2 mL de etanol absoluto.
  • Mergulhe o tubo de ensaio no banho de resfriamento, observando a fluidez à medida que a temperatura cai 3°C. Não perturbe a amostra uma vez que os cristais de parafina se formem.
  • Se a amostra não fluir quando inclinada, coloque-a horizontalmente por 5 segundos. Se ela se mover, continue resfriando. Registre a temperatura quando não se mover após 5 segundos, adicionando 3°C para determinar o ponto de fluidez.

Método de operação do ponto de solidificação

• Nome: Ponto de solidificação
• Resumo: Resfrie a amostra em um tubo de ensaio à temperatura esperada, incline-a a 45° por 1 minuto e observe o nível do líquido. A temperatura mais alta na qual o líquido não se move é o ponto de congelamento.
• Método de operação:
  • Despeje a amostra em um tubo de ensaio seco e limpo até a marca do anel, fixe o termômetro e injete 1-2 mL de etanol absoluto.
  • Mergulhe no banho de resfriamento (7-8°C abaixo do ponto de congelamento esperado).
  • Quando a amostra atingir o ponto de congelamento esperado, incline-a a 45° por 1 minuto, garantindo a imersão no refrigerante.
  • Remova, limpe, coloque verticalmente e observe. A temperatura na qual a superfície do líquido para de se mover é o ponto de congelamento.

Lista de embalagem
Nº | Item | Quantidade
1 | Motor principal | 1
2 | Linha de energia | 1
3 | Tubo fusível | 2
4 | Tubo de ensaio | 4
5 | Termômetro | 3

Características / Especificações Técnicas

• Faixa: temperatura ambiente ~ -45°C
• Precisão: ±0,1°C
• Visor: digital tubular
• Modo de teste: controle automático de temperatura, teste manual
• Sensor de temperatura: resistência de platina PT100
• Furo de teste: Dois furos
• Taxa de resfriamento: ≥70°C/h
• Modo de refrigeração: compressor
• Potência: 1500W
• Tensão de alimentação: AC220V 50Hz
• Ambiente aplicável: temperatura ≤40°C, umidade ≤80%
• Peso do instrumento: aproximadamente 40KG
