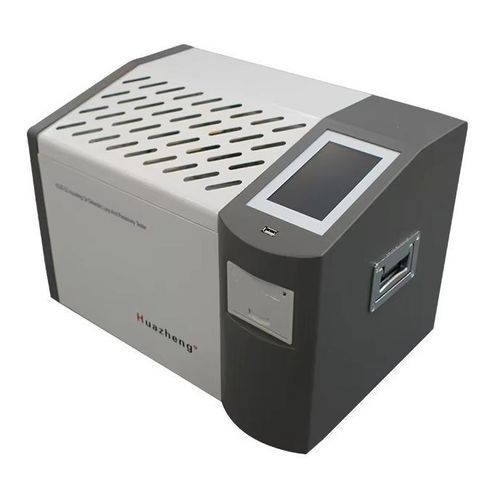

Testador dielétrico HZJD-2Z

de resistência internade temperaturade fator de dissipação

Detalhes do Produto
No campo da engenharia elétrica e manutenção, garantir a confiabilidade e eficiência dos óleos isolantes é fundamental. O Testador de Perda Dielétrica Tan Delta de Óleo Isolante surge como uma ferramenta indispensável para profissionais dedicados a manter a integridade dos sistemas elétricos. Este dispositivo sofisticado é projetado para medir a perda dielétrica, ou tan delta, de óleos isolantes, fornecendo insights críticos sobre a condição e desempenho desses materiais essenciais.

Visão Geral
O testador de perda dielétrica e resistividade de óleo isolante HZJD-2Z é projetado e fabricado com base na norma GB/T5654-2007 de “Material isolante líquido de permissividade relativa, fator de perda dielétrica e medições de resistividade DC”. É usado para medir o fator de dissipação dielétrica e a resistividade DC de óleo isolante e outros líquidos isolantes. O instrumento é caracterizado por uma estrutura integrada, e integra célula de teste, controlador de temperatura, sensor de temperatura, ponte de teste de perda dielétrica, fonte de teste AC, capacitor padrão, medidor de alta resistência, fonte de alta tensão DC e outros componentes principais. O instrumento adota tecnologia totalmente digital e toda a medição automática inteligente, é equipado com uma grande tela colorida (800*480) LCD, onde cada etapa tem um aviso em chinês, os resultados dos testes podem ser automaticamente armazenados e impressos, para que o operador sem treinamento profissional possa usá-lo proficientemente.

Principais Funções e Características

• A célula de teste usa uma estrutura de três eletrodos em conformidade com a norma nacional GB/T5654-2007, com espaçamento entre eletrodos de 2mm, eliminando os efeitos da capacitância parasita e vazamento nos resultados do teste de perda dielétrica. Equipado com uma válvula solenóide de drenagem de óleo, permitindo que a célula de teste seja esvaziada e enxaguada com a amostra de teste sem remoção.
• O instrumento adota aquecimento por indução de frequência média e algoritmo de controle de temperatura PID. Este método de aquecimento garante não contato entre a célula de teste e o corpo de aquecimento, aquecimento uniforme, velocidade rápida, controle conveniente e controle rigoroso da temperatura dentro da faixa de erro predefinida.
• O capacitor padrão interno é uma capacitância de três eletrodos preenchida com gás SF6, com perda dielétrica e capacidade elétrica independentes da temperatura ambiente e umidade, garantindo precisão mesmo após uso prolongado.
• A fonte de alimentação de teste AC usa conversão AC-DC-AC, evitando efetivamente flutuações na tensão e frequência da rede elétrica que afetam a precisão da medição de perda dielétrica. O instrumento pode funcionar corretamente mesmo com um gerador.
• Função de proteção perfeita: Em caso de sobretensão, sobrecorrente ou curto-circuito de alta tensão, o instrumento corta rapidamente a pressão e emite uma mensagem de aviso. Falha ou desconexão do sensor também aciona um aviso.
• Relé limitador de temperatura no forno de aquecimento por indução: Quando a temperatura excede 120°C, o instrumento libera o relé e para o aquecimento.
• Configuração conveniente de parâmetros experimentais: Faixa de configuração de temperatura 0–125°C, faixa de configuração de tensão AC 500–2000V, faixa de configuração de tensão DC 0–500V.
• Display LCD de grande tela com retroiluminação e exibição clara. Interface amigável com avisos de menu em chinês; teste automático, armazenamento e impressão de resultados.
• Relógio em tempo real embutido: A data e hora do teste podem ser salvas, exibidas e impressas com os resultados do teste.
• Funções de calibração para célula seca limpa: Medição da capacitância da célula seca e fator de perda dielétrica determina condições de limpeza e montagem. Os dados de calibração são automaticamente salvos para facilitar o cálculo da permissividade relativa e resistividade DC.

Principais Indicadores Técnicos
Fonte de tensão: AC 220V ±10%
Frequência de potência: 50Hz/60Hz ±1%
Faixa de medição:
Capacidade elétrica: 5pF–200pF
Permissividade relativa: 1.000–30.000
Fator de perda dielétrica: 0.00001–100
Resistividade DC: 2.5MΩm–20TΩm
Precisão de medição:
Capacidade elétrica: ± (1% do valor medido + 0.5pF)
Permissividade relativa: ±1% do valor medido
Fator de dissipação dielétrica: ± (1% do valor medido + 0.0001)
Resistividade DC: ±10% do valor medido
Resolução:
Capacidade elétrica: 0.01pF
Capacidade relativa: 0.001
Fator de dissipação dielétrica: 0.00001
Faixa de temperatura medida: 0–125°C
Erro de medição de temperatura: ±0.5°C
Tensão de teste AC (RMS): 500–2000V, ajustável continuamente, frequência 50Hz
Tensão de teste DC: 0–500V, ajustável continuamente
Consumo de energia: 100W
Dimensões externas: 500×360×420 mm
Peso total: 22Kg

Condições de Uso
Temperatura ambiente: 0°C–40°C
Umidade relativa (UR): <75%

Características / Especificações Técnicas

• Modelo: HZJD-2Z
• Marca: Huazheng
• Estrutura integrada com célula de teste, controlador de temperatura, sensor de temperatura, ponte de teste de perda dielétrica, fonte de teste AC, capacitor padrão, medidor de alta resistência, fonte de alta tensão DC
• Tecnologia totalmente digital e medição automática inteligente
• Display LCD colorido de grande tamanho (800*480)
• Armazenamento e impressão automática dos resultados dos testes
• Aquecimento por indução de frequência média com controle de temperatura PID
• Capacitor padrão de três eletrodos preenchido com gás SF6
• Conversão AC-DC-AC para fonte de alimentação de teste
• Proteção contra sobretensão, sobrecorrente e curto-circuito de alta tensão
• Relé limitador de temperatura para segurança
• Relógio em tempo real embutido
• Função de calibração para célula seca
