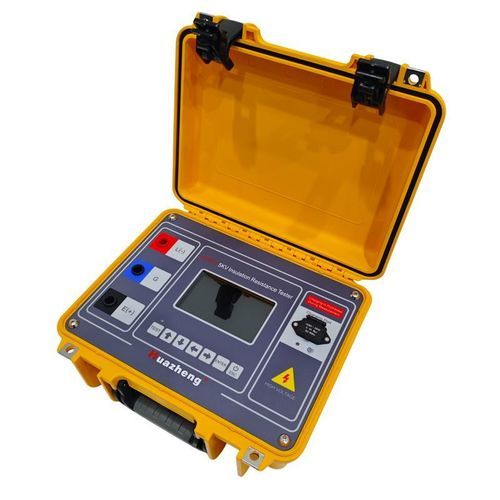

Testador de resistência de isolamento HZ3051

de instalação elétricapara equipamento elétricopara diagnóstico

Visão geral
O testador de resistência de isolamento é usado para avaliar a qualidade do isolamento de equipamentos elétricos em manutenção preventiva, comissionamento e diagnóstico de campo. Projetado para uso portátil, suporta tensões de teste ajustáveis, múltiplos modos de ensaio e registro de dados para localizar pontos fracos de isolamento e reduzir tempos de inatividade.

Controle e operação do dispositivo
O aparelho é controlado por um microcomputador de chip único e inclui funções de descarga automática. Fornece medições precisas com operação simples, otimizado para medições rápidas em transformadores e equipamentos em campo.

Características

• Tela LCD colorida industrial de 5 polegadas, resolução 800×480.
• Seis tensões de teste fixas: 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V; modo personalizado 50 V–5000 V ajustável em passos de 10 V (manter pressionado passa para passos de 50 V).
• Corrente de curto-circuito ajustável 1–6 mA (passos de 1 mA); máximo 6 mA.
• Potência de saída contínua máxima 27 W.
• Circuito de descarga independente para descarga rápida e segura após o teste.
• Proteção contra avarias e modo de arco contínuo para localizar pontos de isolamento fracos.
• Ensaios suportados: Resistência de Isolamento (IR), Taxa de Absorção Dielétrica (DAR), Índice de Polarização (PI), Tensão por Passo (SV); modos DAR: R60s/R30s e R60s/R15s.
• Voltímetro AC/DC integrado com detecção automática CC/CA e medição de frequência AC.
• Filtros de hardware e software configuráveis para melhor imunidade a interferências.
• Armazenamento individual do tempo de teste por modo e desligamento automático configurável por inatividade ou bateria fraca.
• Bateria padrão de alta capacidade 16,8 V 3200 mAh com carregador rápido integrado; caixa de bateria substituível e indicação de carga/estado no painel e LCD.

Lista de embalagem (itens incluídos)

• Unidade principal (testador): 1 pc
• Fios de teste: 1 conjunto (1 fio HV vermelho, 1 fio de proteção blindado azul, 1 fio HV preto)
• Cabo de alimentação trifásico: 2 pcs
• Manual do usuário: 2 pcs
• Cartão de garantia: 1 pc
• Relatório de teste: 1 pc

Especificações técnicas

• Faixas de resistência e resoluções de exemplo a 5 kV: 0–9,99 kΩ (0,01 kΩ); 10,0–99,9 kΩ (0,1 kΩ); 100–999 kΩ (1 kΩ); 1,00–9,99 MΩ (10 kΩ); 10,0–99,9 MΩ (100 kΩ); 100–999 MΩ (1 MΩ); 1,00–9,99 GΩ (10 MΩ); 10,0–99,9 GΩ (100 MΩ); 100–999 GΩ (1 GΩ); 1,00–2,00 TΩ (10 GΩ).
• Valores de escala completa por tensão de teste: 100 V → 40 GΩ; 250 V → 100 GΩ; 500 V → 200 GΩ; 1000 V → 400 GΩ; 2500 V → 1,00 TΩ; 5000 V → 2,00 TΩ.
• Tempo de teste: ajustável 1–60 minutos, passo 30 s.
• Tensões fixas: 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V; tensão autodefinida 50 V–5000 V, passo mínimo 10 V (manter para passo 50 V).
• Precisão saída tensão: 0% ~ +10%; precisão corrente de curto-circuito ±5%.
• Voltímetro AC/DC: 10 V–660 V, ±(2%+3); frequência AC 25–85 Hz, resolução 0,1 Hz, ±0,2 Hz.
• Medição de capacitância: 10 nF–25 µF (tensão ≥100 V), precisão ±10% ±5 nF; taxa de descarga 5 kV → 50 V: ≤0,47 s/µF.
• Alimentação AC 85–264 Vrms, 50/60 Hz, 25 VA; bateria interna 16,8 V 3200 mAh; carregador 16,8 V 1,5 A; autonomia indicativa 5 kV @100 MΩ ≈ 6 h.
• Dimensões 320 × 270 × 150 mm; peso ≈ 2,9 kg; temperatura de operação -10 °C a 50 °C; umidade relativa ≤90% (sem condensação).
