Testador de resistência de terra HZRC3000B

de resistividade do pisopara aparelhos elétricosde instalação elétrica

Introdução

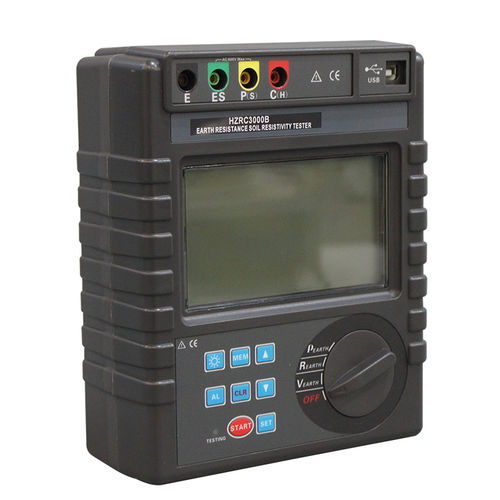

O HZRC3000B da Huazheng é um testador portátil de resistência de aterramento e resistividade do solo, destinado a medir resistência de terra, resistividade do solo, potencial de terra e tensão CA. Suporta métodos de 4 polos, 3 polos e 2 polos simples, integrando FFT e AFC para supressão de interferências e repetibilidade estável. Conta com display LCD grande retroiluminado, memória interna e saída RS232 para supervisão por software e geração de relatórios; é aplicável em energia, telecomunicações, meteorologia, campos petrolíferos, construção e proteção contra descargas atmosféricas.

Funcionalidades principais

• Modos de medição: 4 polos (preciso), 3 polos e 2 polos (simples).
• Medição de resistividade do solo (método Wenner 4 polos suportado).
• Anti‑interferência: FFT e AFC com reconhecimento automático de ruído; frequências de teste selecionáveis (128/111/105/94 Hz).
• Visor LCD 4 dígitos com retroiluminação azul; indicador LED intermitente e barra de progresso durante a medição.
• Memória para até 300 conjuntos de dados; interface RS232 para carregamento e supervisão por software.

Aplicações

• Sistemas e subestações de energia
• Telecomunicações e aterramento de antenas
• Proteção contra raios e manutenção de aterramentos
• Estudos geotécnicos e medições de resistividade
• Sítios petrolíferos, obras e ensaios elétricos industriais

Operação e indicadores

• Contagem regressiva no LCD, LED intermitente e barra de progresso para indicar o estado da medição.
• Ícones MEM, FULL, HOLD/READ; alarme sonoro quando o valor medido excede o limiar programado.
• Comutação automática de faixa com opção de intervenção manual.

Energia e bateria

• Alimentação: DC 9 V por 6 × R14S (1,5 V) pilhas secas, conforme indicação do equipamento.
• Standby: aprox. 300 horas (depende do uso e retroiluminação).
• Indicador de bateria fraca: substituir baterias quando indicado.

Acessórios (padrão)

• Cabos de ensaio 4 fios (ex.: vermelho 20 m, preto 20 m, amarelo 20 m, verde 10 m) e conjuntos 2 fios para testes simples.
• Hastes de aterramento auxiliares: 4 pcs Ø10 mm × 150 mm.
• Cabo de comunicação RS232 (~1,5 m), estojo de transporte e manual do usuário.

Capacidades de medição

• Resistência de aterramento: 0,00 Ω – 30,00 kΩ com subfaixas e seleção automática/manual.
• Resistividade do solo: 0,00 Ω·m – 9000 kΩ·m pelo método Wenner; espaçamento de eletrodos configurável de 1 m a 100 m.
• Corrente de teste: corrente de curto‑circuito AC até 20 mA máx.; tensão de circuito aberto AC até 40 V máx.

Especificações técnicas

• Modelo: HZRC3000B
• Precisão resistência de terra: tip. ±2% rdg ±3 dgt em faixas baixas; faixas superiores conforme documentação (ex.: ±4% rdg ±3 dgt).
• Resoluções: 0,01 Ω / 0,1 Ω / 1 Ω / 10 Ω conforme faixa.
• Frequências AFC: 128 Hz / 111 Hz / 105 Hz / 94 Hz.
• Visor: LCD 4 dígitos super‑grande com retroiluminação azul; quadro LCD aprox. 128 × 75 mm.
• Dimensões: unidade aprox. 215 × 190 × 95 mm; peso do testador ~1.443 g (com pilhas); pacote total ~4,5 kg.
• Memória: até 300 conjuntos; exportação, geração de relatórios e impressão via RS232 e software.
• Normas: IEC61326, IEC61010‑1, série IEC61557; JJG‑366‑2004 referenciado para resistividade.
