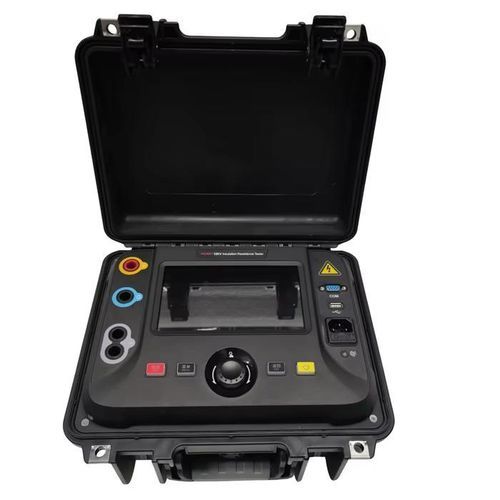

Megômetro digital HZ-3251

portátilde alta tensãoa bateria

Descrição
Um testador de resistência de isolamento, também conhecido como megômetro ou simplesmente "megger", é um instrumento especializado usado para medir a resistência oferecida por materiais de isolamento elétrico. O principal objetivo deste dispositivo é avaliar a qualidade e a eficácia do isolamento em equipamentos elétricos, cabos, transformadores, motores e outros componentes elétricos.

Imagens do produto

• Várias vistas do equipamento (ângulos frontais, traseiros e detalhe da interface).

Tabelas técnicas (resumo)
Medindo resistência de isolamento com tensão de teste até 10 kV:
Faixas de resistência e resoluções (exemplo):
0 ~ 9,99 kΩ — resolução 0,01 kΩ
10,0 ~ 99,9 kΩ — resolução 0,1 kΩ
100 ~ 999 kΩ — resolução 1 kΩ
1,00 ~ 9,99 MΩ — resolução 10 kΩ
10,0 ~ 99,9 MΩ — resolução 100 kΩ
100 ~ 999 MΩ — resolução 1 MΩ
1,00 ~ 9,99 GΩ — resolução 10 MΩ
10,0 ~ 99,9 GΩ — resolução 100 MΩ
100 ~ 999 GΩ — resolução 1 GΩ
1,00 ~ 9,99 TΩ — resolução 10 GΩ
10,0 ~ 99,9 TΩ — resolução 100 GΩ
Observações: cada faixa tem resolução apropriada conforme tabela de faixa completa.

Relação tensão de teste / valor de resistência em escala completa (exemplo resumido):
100 V → 200 GΩ (escala completa)
250 V → 500 GΩ
500 V → 1,00 TΩ
1000 V → 2,00 TΩ
2500 V → 5,00 TΩ
5000 V → 10,0 TΩ
10000 V → 20,0 TΩ

Características principais (resumido)

• Tensões de teste fixas: 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V e 10000 V.
• Tensão de teste personalizada: ajustável desde 50 V até 10000 V com passo mínimo de 10 V (controle de passo automático com 10V/100V/200V dependendo da velocidade do transporte).
• Precisão da saída de tensão: 0% ~ +10% (especificação do equipamento).
• Corrente de curto-circuito ajustável: 1 mA ~ 6 mA, incremento de 1 mA; precisão ±5%.
• Potência de saída contínua: aproximadamente 5 W.
• Voltímetro integrado: AC/DC 10 V ~ 660 V, precisão ±(2% + 3 dígitos).
• Frequência do CA: 25 Hz ~ 85 Hz, resolução 0,1 Hz, precisão ±0,2 Hz.
• Medição de capacitância: faixa 10 nF ~ 25 µF (tensão de teste ≥ 100 V); precisão ±10% ±5 nF.
• Taxa de descarga da amostra de capacitância: ≤ 0,47 s/µF (de 10 kV a 50 V).
• Tempo de teste ajustável: de 10 segundos a 99 minutos (ajustável).
• Fonte de alimentação: CA 85 ~ 264 Vrms, 50/60 Hz, consumo ~65 VA.
• Bateria integrada: bateria de lítio 16,8 V / 4400 mAh; carregador embutido 16,8 V 2,3 A.
• Autonomia aproximada: carga a 5 kV e 100 MΩ por cerca de 6 horas (condição de referência indicada).
• Dimensões: 320 mm (L) × 270 mm (W) × 150 mm (H).
• Peso: 3,9 kg.
• Temperatura de operação: -10 °C ~ 50 °C.
• Umidade relativa: especificada na documentação (condições de operação padrão).

Vídeo
Existe um vídeo incorporado demonstrando o produto (embed YouTube) com conteúdo relacionado ao testador de isolamento.

Características / especificações técnicas

• Marca: Huazheng.
• Modelo comercial (ex.: designação de série): Huazheng HZJY-10K-I.
• Tensão de teste fixa: 100 V / 250 V / 500 V / 1000 V / 2500 V / 5000 V / 10000 V.
• Tensão de teste ajustável: 50 V ~ 10000 V (passo mínimo 10 V; controle de passo automático 10V/100V/200V conforme velocidade).
• Faixas de resistência: 0 Ω até dezenas de TΩ conforme tabela de faixas (ver resumo acima).
• Resoluções por faixa: de 0,01 kΩ até 100 GΩ (conforme faixa aplicada).
• Precisão de medição (resistência): ver tabelas internas do equipamento; exemplo de precisão de faixa plena fornecida nas especificações.
• Corrente de curta-circuito: 1 mA ~ 6 mA (ajustável); precisão ±5%.
• Potência de saída contínua: ~5 W.
• Voltímetro: AC/DC 10 V ~ 660 V, precisão ±(2% + 3 dígitos).
• Frequência CA: 25 Hz ~ 85 Hz, resolução 0,1 Hz, precisão ±0,2 Hz.
• Medição de capacitância: 10 nF ~ 25 µF (tensão de teste ≥100 V); precisão ±10% ±5 nF.
• Taxa de descarga capacitância: ≤0,47 s/µF (de 10 kV a 50 V).
• Tempo de teste programável: 10 s ~ 99 min.
• Alimentação: AC 85 ~ 264 Vrms, 50/60 Hz, 65 VA.
• Bateria: Li-ion 16,8 V / 4400 mAh; carregador embutido 16,8 V / 2,3 A.
• Autonomia: exemplo de referência — 5 kV em 100 MΩ ~ 6 horas.
• Dimensões: 320 × 270 × 150 mm.
• Peso: 3,9 kg.
• Temperatura de operação: -10 °C ~ 50 °C.
