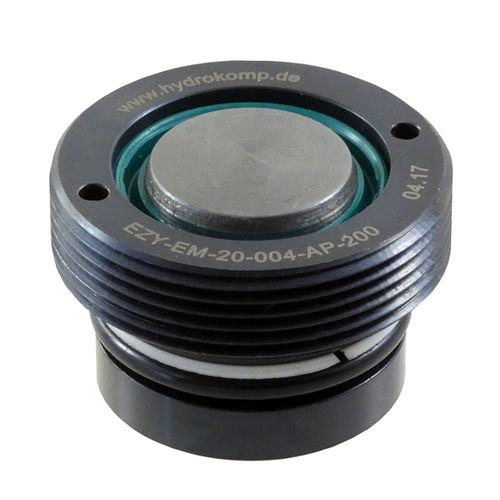

Cilindro hidráulico 210-1

de pistãode simples açãode fixação

Cilindros de corpo roscado, com limitador de curso Estes cilindros de corpo roscado são uma solução que poupa espaço como cilindros de aperto e de bloqueio. Adequado como módulo de construção para uma grande variedade de tarefas. Este cilindro é, por exemplo, também ideal para dispositivos de fixação de prensas. O cilindro distingue-se pela sua construção compacta. Devido ao limitador de curso interno, o cilindro também pode ser operado sem contra-fixação. A extremidade da haste do pistão é coroada. O cilindro de corpo roscado funciona hidraulicamente apenas com ação simples. Como resultado, apenas são dados tempos de extração definidos. O rearme é efectuado através de uma mola de compressão incorporada. Por este motivo, o tempo de reposição não pode ser determinado com exatidão. O óleo hidráulico é fornecido através de canais perfurados. Após a montagem do cilindro, este deve ser fixado na rosca M45x1,5 por meio de um pino roscado M4x6. O âmbito do fornecimento inclui este pino roscado com hexágono interno e ponta chanfrada. Caraterísticas especiais: adequado como cilindro de aperto e como cilindro de bloqueio utilizável sem superfície de contrafixação com limitador de curso interno com grande superfície esférica do pistão disponível com ou sem escova macia cilindros standard e modelos especiais disponíveis Dispositivo hidráulico de aperto rápido Um dispositivo hidráulico de aperto rápido com 12 cilindros de corpo roscado. Esta é fixada numa borda de fixação normalizada com uma espessura de 20 mm. As barras de aperto são alimentadas por um sistema de aperto hidráulico de duplo circuito. Isto significa que, no caso de uma queda de pressão num circuito de aperto, o efeito de aperto é mantido pelo segundo circuito de aperto até a máquina parar.
