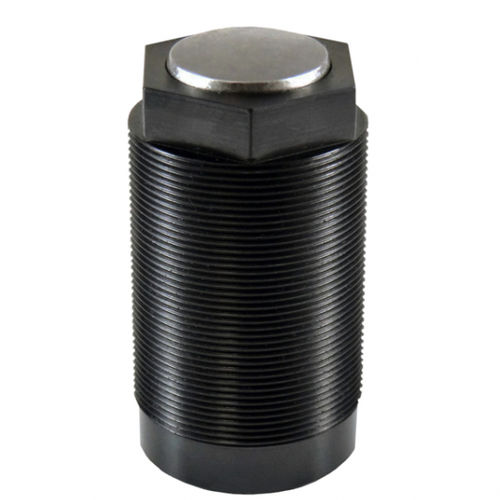

Cilindro hidráulico 210-2

rotativode pistãode simples ação

Cilindros de corpo roscado, com mola de rearme Estes cilindros de corpo roscado são utilizados como cilindros de aperto que poupam espaço e distinguem-se pelo seu design compacto. Graças aos limitadores de curso internos, o cilindro também pode ser acionado mesmo sem uma superfície de contra-fixação. A utilização do anel de limpeza duplo reduz as fugas dinâmicas. O cilindro de corpo roscado é acionado hidraulicamente, de ação simples. O retorno é efectuado por meio de uma mola incorporada. O óleo hidráulico é alimentado através de orifícios perfurados. O cilindro é vedado contra a base do furo roscado por meio de um anel de vedação. Devido à conceção do êmbolo, não é necessário sangrar o espaço da haste do pistão. Caraterísticas especiais: diversidade devido a diferentes designs também retraído totalmente carregável ligação de ventilação desnecessária com superfície esférica do pistão disponível com ou sem palheta dupla cilindros standard e modelos especiais disponíveis Instruções importantes: O cilindro pode ser carregado até à força de aperto máxima na posição retraída. Proteger os cilindros contra as influências diretas de abrasivos agressivos e líquidos de refrigeração. Para as condições gerais de funcionamento e outras informações, ler o documento Recomendações e Especificações. Dispositivo de aperto múltiplo para fabrico em série Utilizar num dispositivo de fixação múltipla para o fabrico em série de diferentes peças de trabalho (por exemplo, placas de flange). O dispositivo está localizado numa mesa rotativa. O comprimento de fixação é de 600 mm. são utilizados 48 cilindros de corpo roscado de ação simples com um diâmetro de pistão de 20 mm e um curso de 15 mm, e um acoplamento de válvula rotativa, de ação simples com 6 estações com um diâmetro nominal de 5.
