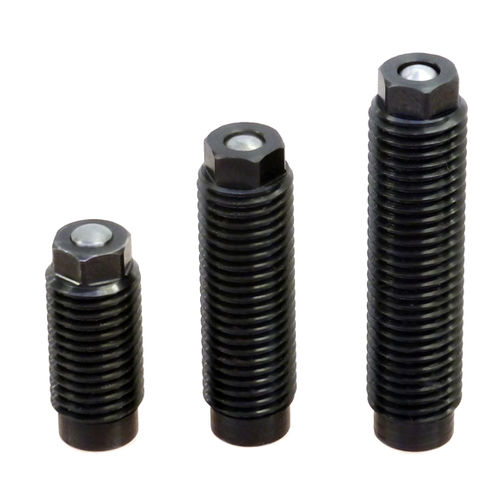

Cilindro de pistão 210-4

de simples açãode fixaçãocorpo com rosca

Cilindros de corpo roscado, design de formato pequeno Estes cilindros de corpo roscado de ação simples são ideais para a fixação de peças de trabalho pequenas devido ao seu design de formato pequeno. Com uma distância entre cilindros tão pequena como 15 mm, os cilindros de corpo roscado podem ser aparafusados em dispositivos de fixação múltipla para poupar espaço. A alimentação de óleo sob pressão é efectuada através de canais perfurados. O cilindro é vedado contra o solo no orifício de instalação roscado pelo Kantseal fornecido. Tolerâncias da peça de trabalho superiores a 20 mm podem ser compensadas por meio de uma porca de vedação (acessório). A porca de vedação permite um ajuste contínuo da profundidade de aparafusamento do cilindro. Deste modo, também veda o cilindro contra fugas no bordo superior do furo roscado de instalação. Caraterísticas especiais: ideal para a fixação de peças de trabalho pequenas possibilidade de montagem com economia de espaço profundidades de montagem ajustáveis de forma contínua alimentação de óleo sem tubagem através de canais perfurados cilindros standard e modelos especiais disponíveis Nota importante: O cilindro de corpo roscado com mola de rearme não suporta carga no estado desbloqueado e retraído. Proteger os cilindros da exposição direta a fluidos de corte e refrigerantes agressivos. As condições gerais de funcionamento e outras informações podem ser encontradas no catálogo ou na página da Internet: "Recomendações e Especificações" Pressão de funcionamento: pmin. 5 bar, pmax. 500 bar Modo de funcionamento: simples ação com mola de rearme Pistão Ø: 8 mm Curso: 5, 10 ou 16 mm Força de aperto: de 0,5 kN a 100 bar até 2,5 kN a 500 bar Necessidade de óleo: 0.5 cm³/10 mm de curso Alimentação de óleo: canais perfurados Vedação: NBR -10°C até +80°C
