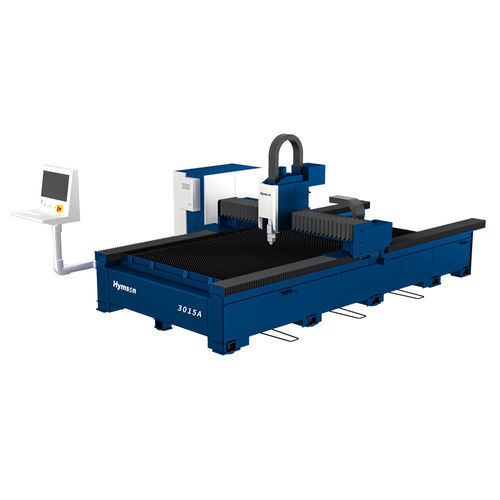

Máquina de corte a laser de fibra HF·A series

para alumíniopara aço inoxidávelpara aço de carbono

Visão geral
A série HF·A é uma máquina de corte a laser de fibra de mesa única da Hymson, concebida para aplicação flexível e corte eficiente de chapas. Conta com uma mesa operacional móvel que facilita carga/descarga e uma ocupação de espaço reduzida.

Principais características

• Corte de alta velocidade e alta precisão de chapas de aço carbono médio/finas, aço inoxidável e alumínio.
• Movimentação precisa e perfuração em alta velocidade para peças complexas.
• Estrutura soldada de alta resistência e ventilação inteligente para estabilidade operacional e segurança de produção a longo prazo.

Estrutura da máquina
Design modular

• Módulos funcionais independentes integrados cientificamente para garantir compatibilidade de qualidade e facilidade de manutenção.
• A modularidade acelera a configuração do produto para resposta rápida às necessidades de produção.

Corpo da máquina de alta resistência

• Construção em chapa de alta resistência soldada com tratamento térmico para eliminar tensões internas e manter estabilidade geométrica.
• Projeto estrutural optimizado para rigidez e estabilidade dimensional a longo prazo.

Viga transversal de alta resistência

• Viga em alumínio trefilado com patente Hymson: massa reduzida, elevada resistência à tracção e melhor resposta dinâmica.
• Validação por simulação e testes de resistência para assegurar rigidez e desempenho consistente.

Servomotores e acionamentos

• Servomotores e acionamentos de marca com encoder de alta resolução para resposta dinâmica e precisão de posicionamento.
• Sistemas de acionamento compactos e eficientes para ciclos de produção industriais.

Transmissão por engrenagem de precisão

• Pinhões e cremalheiras ALPHA usinados e retificados para encaixe preciso, funcionamento suave e baixo ruído.
• Opção de pórtico com duplo acionamento para maior aceleração e velocidade de posicionamento; estrutura compacta reduz torque e vibração.

Sistema CNC

• Plataforma de controlo baseada em Windows 10 com CPU de nível industrial: segurança, fiabilidade e autodiagnóstico.
• Software FSCUT para corte laser plano: processamento gráfico, definição de parâmetros, edição de processos, nesting, planeamento de trajectória, simulação e controlo do processo.
• Compatível com linhas automáticas de carga/descarga e com linhas FMS para suportar produção automatizada.

Índices de desempenho
Modelos: HF3015A | HF4020A | HF6020A | HF6025A | HF8025A
Alcance de corte efetivo: 3000×1500 mm | 4000×2000 mm | 6000×2000 mm | 6000×2500 mm | 8000×2500 mm
Precisão de posicionamento X/Y: ±0,03 mm/m (todos os modelos)
Precisão de reposicionamento X/Y: ±0,02 mm (todos os modelos)
Velocidade máxima de posicionamento ligado X/Y: 110 m/min | 110 m/min | 110 m/min | 100 m/min | 100 m/min
Aceleração máxima X/Y: 1,2 g | 1,0 g | 1,0 g | 1,0 g | 1,0 g
Exemplos de área ocupada: 5000×2500 mm | 6300×3000 mm | 8300×3000 mm | 8700×3900 mm | 10800×3900 mm

Recursos adicionais

• Sistema inteligente de exaustão de pó focalizado na zona de corte para melhorar a ventilação.
• Sistema inteligente de controlo de gás com redução de consumo até 50% conforme aplicação.
• Auto‑focusing rápido e preciso para qualidade de corte consistente.
• Sistema de lubrificação totalmente automático para pinhão e cremalheira, reduzindo manutenção.
• Instalação, formação e suporte técnico fornecidos por engenheiros Hymson treinados na fábrica.

Especificações técnicas

• Série: HF·A Series
• Fabricante / Marca: Hymson
• Alcances de corte disponíveis: 3000×1500 mm, 4000×2000 mm, 6000×2000 mm, 6000×2500 mm, 8000×2500 mm
• Precisão posicionamento X/Y: ±0,03 mm/m
• Precisão reposicionamento X/Y: ±0,02 mm
• Velocidade máxima de posicionamento X/Y: até 110 m/min (dependendo do modelo)
• Aceleração máxima X/Y: até 1,2 g (dependendo do modelo)
• Estrutura: corpo em chapa soldada de alta resistência com tratamento térmico
• Movimento: servomotores de marca; transmissão de precisão pinhão/cremalheira ALPHA; pórtico de duplo acionamento disponível
• Controlo: plataforma CNC Windows‑10 com software FSCUT (nesting, planeamento, simulação, controlo de processo)
• Sistemas auxiliares: exaustão inteligente, controlo inteligente de gás, autofoco, lubrificação automática
