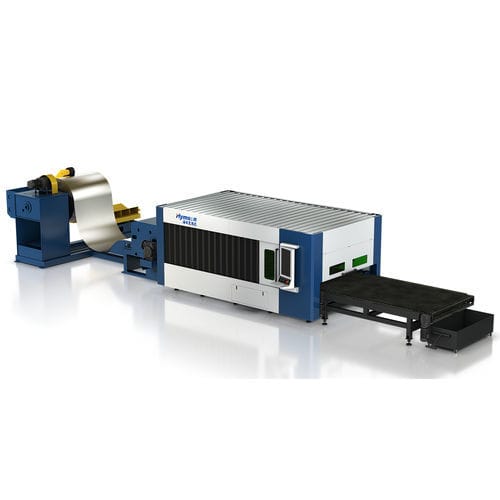

Linha de corte a laser de fibra HF·TU series

para metaispara chapaspara bobinas

Visão geral
A série HF-TU é uma linha de produção de corte a laser por fibra que integra carregamento automático de bobinas, desenrolamento, alisamento, alimentação por seis rolos e corte laser CNC, permitindo o processamento contínuo e automatizado de materiais em bobina para peças e painéis industriais.

Composição da linha

• Máquina de carregamento
• Unidade de desenrolamento 15T (braço de pressão, carrinho de carga hidráulico, consola hidráulica)
• Amortecedor / snubber
• Laminador skin-pass de precisão de seis rolos para nivelamento e alimentação
• Máquina principal de corte a laser fibra
• Unidade de descarregamento
• Sistema elétrico de controlo e segurança

Processo

• Carregamento automático → desenrolamento 15T → snubber → alimentação com laminador de seis rolos → corte laser CNC → descarregamento

Estrutura e concepção da máquina
A base adota a estrutura multiquilha com união macho-fêmea patenteada pela Hymson e é submetida a tratamento térmico para eliminação de tensões internas, garantindo estabilidade geométrica e precisão a longo prazo. A viga de alumínio patenteada proporciona baixo peso e elevada rigidez; a análise por elementos finitos indica deformação máxima a 1,5G de 0,01317 mm. Uma partição central inteligente assegura extração direcionada para reduzir a difusão de pó na zona de corte.

Sistema CNC
A linha inclui o sistema FSCUT baseado em tecnologia de barramento EtherCAT, integrando controlo de movimento, controlo do laser e gestão de gás de corte. Funções-chave: processamento gráfico, definição de parâmetros, edição personalizada de processos de corte, nesting/layout, planeamento de trajectória, simulação e controlo do processo. Suporta integração com linhas automáticas de carga/descarga e FMS para produção automatizada.

Funcionalidades automatizadas e benefícios

• Sistema inteligente de exaustão de pó direcionado
• Controlo inteligente de gás com redução de consumo até 50%
• Auto‑foco para ajuste rápido e preciso
• Lubrificação totalmente automática de engrenagens e cremalheiras para reduzir manutenção
• Instalação, comissionamento e formação por engenheiros treinados na fábrica

Especificações técnicas / características

• Modelo: série HF-TU — linha de corte a laser fibra com desenrolamento e alimentação
• Capacidade de desenrolamento: 15T (inclui braço de pressão, carrinho hidráulico de carga, consola hidráulica)
• Alimentação: laminador de seis rolos para nivelamento e alimentação de precisão
• Base: estrutura multiquilha com união macho-fêmea patenteada e tratamento térmico de alivio de tensões
• Viga: viga em alumínio patenteada, deformação máx. sob 1,5G = 0,01317 mm (FEA)
• Sistema CNC: FSCUT (EtherCAT) — funções de layout, simulação, planeamento de trajectórias e edição de processo
• Automatização: compatível com linhas automáticas de carga/descarga e integração FMS
• Sistemas de eficiência: controlo inteligente de gás (até 50% de poupança), auto‑foco, exaustão inteligente de pó, lubrificação automática
