Máquina de corte a laser de fibra HF-G series

para alumíniopara aço inoxidávelpara aço de carbono

Visão geral

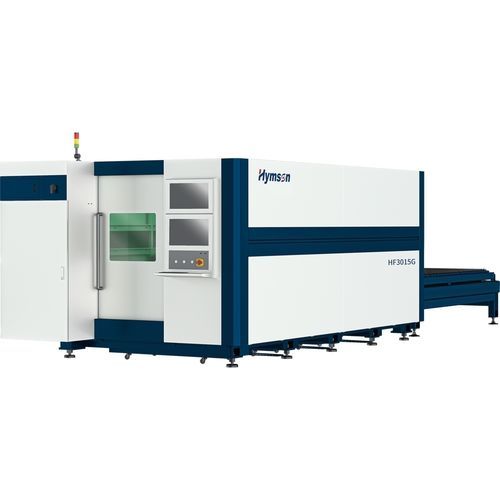

A série HF-G é uma máquina de corte a laser de fibra com dupla plataforma e invólucro totalmente fechado, concebida para corte em alta velocidade e alta precisão de chapas finas e médias (aço carbono, aço inoxidável, alumínio).

Principais atributos

• Design modular que facilita o pareamento de componentes e a manutenção.
• Configuração totalmente fechada com dupla plataforma para produção contínua e segura.
• Corte de alta velocidade e alta precisão adequado para peças pequenas, complexas e produção em série.
• Sistema de controlo dedicado para operação estável e repetível.

Características detalhadas

• Filtragem passa-baixa de 7 Hz + aceleração de 1,5 G: melhora a dinâmica e o processamento inteligente de cantos.
• Cama patenteada Hymson: estrutura redesenhada e componentes otimizados para estabilidade a longo prazo e alto desempenho dinâmico.
• Tecnologia de compensação térmica dinâmica: compensação inteligente para manter a precisão ao longo do tempo.
• Algoritmos personalizados: optimizam o desempenho do servo e a precisão de posicionamento.
• Componentes personalizados: servomotores e redutores de alto desempenho para melhor resposta de transmissão.
• Otimização optomecânica: coordenação do sistema laser, hardware mecânico e algoritmos do motor para desempenho global melhorado.

Vantagens

• Aumento de velocidade: incremento de 50%–100% nas velocidades de corte dependendo da geometria e espessura das peças.
• Ganho de eficiência: maior produtividade com potenciais aumentos de 1–2× na capacidade de processamento.
• Estabilidade a longo prazo: conceção estrutural e automação que asseguram desempenho dinâmico consistente.

Estrutura e construção da máquina

• Layout modular: componentes funcionalmente independentes integrados cientificamente para correspondência fiável do conjunto da máquina.
• Corpo de máquina em chapa soldada de alta resistência com tratamento térmico para alívio de tensões, garantindo rigidez e precisão.
• Sistema de ventilação zonada: extração segmentada com controlo follow-up para reduzir consumo de energia e melhorar remoção de pó.
• Proteção ultra-alta temperatura: materiais refratários personalizados e proteção térmica a 360° para aplicações de alta potência.
• Viga transversal de alta resistência (alumínio trefilado) patenteada para baixa massa e bom desempenho dinâmico.
• Servo motores e drives de marca com encoders de alta resolução para alta dinâmica e eficiência energética.
• Transmissão por pinhão e cremalheira de precisão e pórtico de duplo acionamento para maior aceleração.

Sistema de controlo FSCUT

• Plataforma Hymson Super Brain — EtherCAT baseada em Windows 10 com CPU industrial para operação fiável e autodiagnóstico.
• Módulos FSCUT: gestão e estatísticas de produção, tecnologia de corte a laser, controlo de processo, assistência inteligente, prova e depuração rápida, diagnóstico e manutenção modular, suporte local e remoto; tempo de resposta ≤ 100 μs.
• Compatível com integração em linhas automáticas de carga/descarga e sistemas FMS para produção automatizada.

Índices de desempenho (tabela)
Modelo do equipamento | HF3015G | HF4020G
Alcance de corte efetivo | 3100 mm x 1550 mm | 4000 mm x 2000 mm
Precisão de posicionamento X/Y | ±0,03 mm/m | ±0,03 mm/m
Filtragem passa-baixa | 7 Hz | 7 Hz
Aceleração máxima X/Y | 1,5 g | 1,5 g
Velocidade máxima de posicionamento Z | 40 m/min | 40 m/min
Área ocupada | 8700 mm x 2800 mm | 10800 mm x 3500 mm

Especificações técnicas

• Série / Modelo: HF-G Series (ex.: HF3015G, HF4020G)
• Alcance de corte efetivo: HF3015G = 3100 mm × 1550 mm; HF4020G = 4000 mm × 2000 mm
• Precisão de posicionamento X/Y: ±0,03 mm/m
• Frequência de filtragem passa-baixa: 7 Hz
• Aceleração máxima X/Y: 1,5 g
• Velocidade máxima de posicionamento Z: 40 m/min
• Área ao solo: HF3015G = 8700 mm × 2800 mm; HF4020G = 10800 mm × 3500 mm
• Conceção: modular, dupla plataforma totalmente fechada
• Arrefecimento / proteção: proteção ultra-alta temperatura e sistema de ventilação zonado
• Sistema de controlo: FSCUT (EtherCAT, arquitetura Windows 10, CPU industrial, tempo de resposta ≤ 100 μs)
• Acionamento & movimento: servomotores de marca, encoders de alta resolução, transmissão por engrenagens de precisão, pórtico de duplo acionamento
• Materiais típicos: aço carbono, aço inoxidável, alumínio e outras chapas finas a médias
