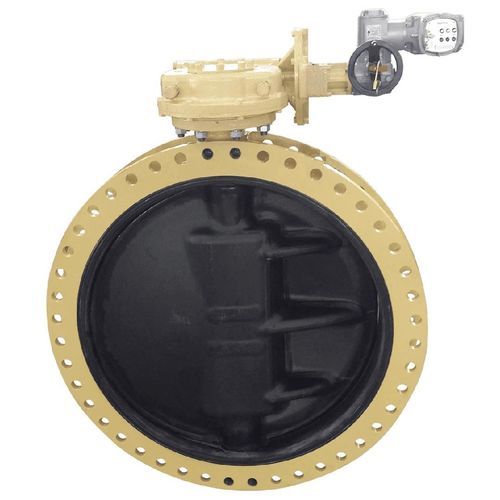

Válvula rotativa ação sobre válvula DS

flange redonda

Visão geral do produto
A válvula borboleta concêntrica revestida de borracha IMI Orton série DS oferece vedação confiável e baixa manutenção para o controlo de fluxo industrial. Classificada até 20 bar, incorpora disco autocentrante, selo duplo para proteger o eixo do fluido e buchas de liga auto-lubrificantes. Tamanhos de 1,5 a 108 in; estilos de corpo: wafer, lugged e dupla flange. A série DS é adequada para utilities, tratamento de água, sistemas de combate a incêndio, aplicações marinhas e manuseio de lamas/saúmes.

Principais características

• Assento interno em borracha e revestimento substituível para vedação eficiente
• Disco autocentrante que reduz desgaste e melhora estabilidade
• Buchas de liga auto-lubrificantes para vida útil prolongada
• Selo duplo que protege o eixo contra entrada do meio
• Amplitude de tamanhos: 1,5 a 108 in
• Pressão nominal até 20 bar
• Projeto compatível com API 609

Aplicações

• Utilities e redes de água industriais
• Tratamento de água municipal e industrial
• Sistemas de combate e supressão de incêndio
• Instalações marítimas e água do mar
• Manuseio de lamas, salmouras e líquidos agressivos

Estilos de corpo

• Wafer
• Lugged
• Dupla flange

Notas sobre construção e materiais

• Projeto concêntrico com revestimento interno em borracha
• Corpos disponíveis em vários materiais metálicos conforme condições de serviço
• Projetada para baixa manutenção: revestimento substituível e buchas duráveis

Características / Dados técnicos

• Tipos de fluido: Líquido, Gás, Água, Vapor, Ar, Esgoto, Supressão de incêndio
• Tamanho de passagem (in): 1,5 a 108
• Pressão máxima de trabalho (barg): 20
• Opções de material: Ferro dúctil; Aço carbono; Aço inoxidável; Bronze de alumínio; Duplex & Super Duplex; Titânio; Aço liga níquel
• Códigos de projeto: ASME B16.34; ASME VIII; API 609; UL1091
• Limites de temperatura (°C): -20 a 150
• Certificações: PED; NACE; SIL3; CU-TR
• Características: disco autocentrante; duplo selo de proteção do eixo; revestimento de borracha substituível; buchas de liga auto-lubrificantes
