Válvula borboleta MV
manualpara águapara GNL

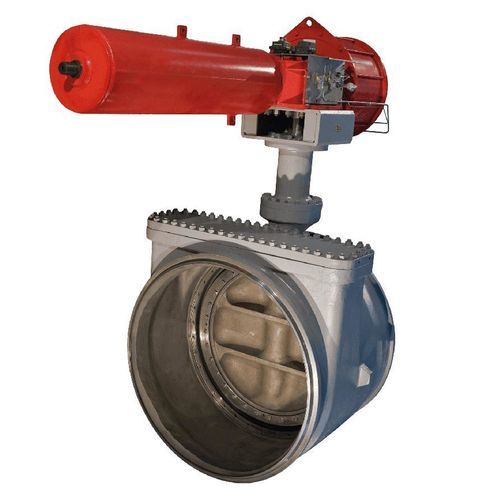

Válvula borboleta - MV - IMI Critical Engineering - manual / para água / para GNL
Válvula borboleta - MV - IMI Critical Engineering - manual / para água / para GNL
Guardar nos favoritos
Comparar

Características

Tipo
borboleta
Acionamento
manual
Fluido
para água, para oxigênio, para GNL
Corpo$
de tripla excentricidade
Aplicações
para aplicações industriais, criogênica
Material$
em aço inoxidável
Outras características
de alta pressão, com baixa taxa de vazamento, com componente criogênico
DN

MÁX: 4.064 mm
(160 in)

MÍN: 50,8 mm
(2 in)

Pressão

MÁX: 430 bar
(6.236,6 psi)

MÍN: 0 bar
(0 psi)

Temperatura

MÁX: 426 °C
(799 °F)

MÍN: -254 °C
(-425 °F)

Descrição

Visão geral do produto
A IMI Orton MV Cryogenic Series é uma válvula de assento metálico triplo excêntrica projetada para aplicações de GNL, criogênicas e temperaturas extremamente baixas. Sua geometria triple-offset de precisão elimina o atrito da vedação para proporcionar fechamento bidirecional sem vazamento. Projetada para temperaturas de -254°C a +426°C e fabricada em aço inoxidável, a válvula cumpre ASME, API 609 e normas ISO relevantes, oferecendo vedação metal-a-metal para operação segura em caso de incêndio. O eixo anti-extrusão aumenta a segurança e a confiabilidade. Tamanhos e classes de pressão são referenciados no site, com passagens de 2″ a 160″ e pressões máximas de trabalho referenciadas até 150 bar e até 430 barg dependendo da configuração.

Destaques
  • Fechamento sem vazamentos para serviços críticos de GNL e aplicações criogênicas.
  • Projeto triplo excêntrico que elimina o atrito do assento e reduz o desgaste.
  • Assento metal-a-metal assegurando vedação de alta pressão e segurança em caso de incêndio.

Principais características
  • Faixa de tamanhos: 2″–160″.
  • Faixa de temperaturas: -254°C a +426°C.
  • Fechamento bidirecional sem vazamentos (geometria triple-offset de precisão).
  • Assento metal-a-metal para operação segura em caso de incêndio.
  • Eixo anti-extrusão para maior segurança e confiabilidade.
  • Normas: API 609; ASME B16.34; ASME VIII; normas ISO relevantes.
  • Pressão máxima de trabalho: referenciada no site até 150 bar e até 430 barg dependendo da configuração.
  • Aplicações: Gás Natural Liquefeito (GNL), aeroespacial, processamento de gases industriais e outros usos criogênicos.

Especificações técnicas
  • Fluidos: Gás Natural Liquefeito (GNL); oxigênio; hidrogênio; líquidos criogênicos; água.
  • Tamanhos de passagem: 2″ a 160″.
  • Pressão máxima de trabalho (barg): 430 (o site também referencia até 150 bar no texto do produto).
  • Material: aço inoxidável.
  • Códigos de projeto: ASME B16.34; ASME VIII; API 609.
  • Limites de temperatura: -254°C a +426°C.
  • Certificações: PED; NACE; SIL3; CRN; ABS; DNV; LR; BV; CU-TR; API 607; API 641; ISO 15848; ISO 10497; NSF 61.
