Válvula de esfera O-Rex™
pneumáticaelétricade regulação

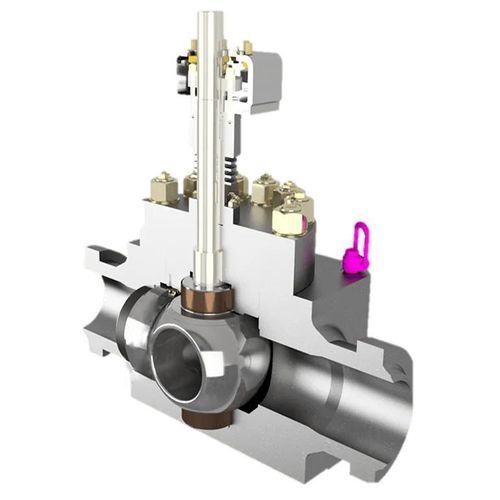

Válvula de esfera - O-Rex™ - IMI Critical Engineering - pneumática / elétrica / de regulação
Válvula de esfera - O-Rex™ - IMI Critical Engineering - pneumática / elétrica / de regulação
Guardar nos favoritos
Comparar

Características

Tipo
de esfera
Acionamento
pneumática, elétrica
Função
de regulação
Fluido
para hidrocarbonetos, para gás, para vapor, para GNL
Corpo$
de assento macio
Material$
em aço inoxidável, em aço-carbono, em liga metálica, em titânio, em níquel
DN

MÍN: 25,4 mm
(1 in)

MÁX: 609,6 mm
(24 in)

Pressão

MÍN: 0 bar
(0 psi)

MÁX: 430 bar
(6.236,6 psi)

Temperatura

MÍN: -254 °C
(-425 °F)

MÁX: 600 °C
(1.112 °F)

Descrição

Visão geral do produto
A válvula de esfera dupla excêntrica O-Rex™ foi projetada para aplicações de serviço severo que exigem baixo torque de atuação, intervalos de manutenção prolongados e vedação bidirecional confiável. Combina a estabilidade de um projeto com esfera montada em trunnion com movimento duplo excêntrico e corpo sem cavidade para evitar acúmulo de pressão. Revestimentos endurecidos e rolamentos de alta durabilidade reduzem desgaste e manutenção. Indicada para setores críticos como óleo & gás, GNL, hidrogênio e petroquímica.

Principais características
  • Design sem cavidade evita acúmulo de pressão para confiabilidade contínua.
  • Movimento duplo excêntrico minimiza atrito para operação suave.
  • Mecanismo com assento por torque assegura vedação bidirecional.
  • Pressão máxima de trabalho até 430 barg.
  • Acesso lateral ou superior para manutenção.
  • Tamanhos de conexão disponíveis de 1" a 24".
  • Opções de assento metálico ou macio.
  • Classes de pressão de 150 a 450.
  • Adequada para serviços On/Off e modulantes.
  • Aplicações: GNL, refinaria, vapor e hidrogênio.
  • Faixa de temperatura de operação: -254°C a +600°C.

Especificações
Tipos de fluido: Hidrogênio; PTA; Fluido multifásico; Vapor; Hidrocarbonetos; Gás Natural Liquefeito (LNG); Gás
Tamanho da porta (polegadas): 1 a 24
Pressão máxima de trabalho (barg): 430
Material: Aço carbono; Aço inoxidável; Aço de baixa liga; Liga de níquel; Duplex & Super Duplex; Titânio
Códigos de projeto: ASME B16.34; API 6D; ASME VIII Div.1; ASME VIII Div.2
Limites de temperatura (°C): -254 a 600
Certificação: PED; NACE; SIL3; CRN; ABS; DNV; LR; BV; CU-TR; API 607; API 6FA; ISO 15848; ISO 10497

Dados técnicos
  • Modelo: O-Rex™
  • Fabricante / Marca: IMI Truflo Italy
  • Pressão máxima de trabalho: 430 barg
  • Faixa de tamanhos: 1" a 24"
  • Materiais disponíveis: Aço carbono, Aço inoxidável, Aço de baixa liga, Liga de níquel, Duplex & Super Duplex, Titânio
  • Opções de assento: Assento metálico ou assento macio
  • Classes: 150 – 450
  • Tipos de serviço: On/Off & Modulação
  • Fluidos aplicáveis: Hidrogênio, PTA, Fluidos multifásicos, Vapor, Hidrocarbonetos, GNL, Gás
  • Faixa de temperatura: -254°C a +600°C
  • Códigos de projeto e conformidade: ASME B16.34, API 6D, ASME VIII Div.1, ASME VIII Div.2
  • Certificações: PED, NACE, SIL3, CRN, ABS, DNV, LR, BV, CU-TR, API 607, API 6FA, ISO 15848, ISO 10497
