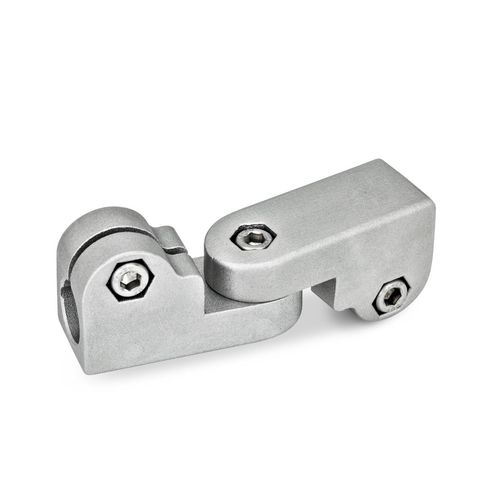

Conector para tubos redondos GKT series

em alumínioajustávelsuporte oscilante

Os grampos de junção GKT de alumínio fundido sob pressão têm pontos de fixação com fendas, maquinados por métodos de corte. São compostas por dois grampos giratórios LKT. Os furos dos pontos de fixação estão situados num plano e são ligados pela junta de fixação para girar ± 90°, da orientação alinhada para a perpendicular. Recebem hastes e tubos tipicamente disponíveis com contacto total com a superfície em toda a secção transversal do furo. Nos pontos de aparafusamento, os parafusos de cabeça sextavada ou as alavancas manuais ajustáveis reduzem a secção transversal do furo para fixação. Um parafuso de cabeça sextavada ou uma alavanca manual ajustável na junta de aperto serve para bloquear o eixo da junta. As alavancas manuais ajustáveis destinam-se à fixação repetida e sem ferramentas. Sob a designação HSK, estas estão disponíveis separadamente para utilização individual e noutros modelos. Em comparação com o parafuso de cabeça sextavada acionado por ferramenta, a força de aperto que se pode obter com uma alavanca manual ajustável é menor devido ao comprimento mais curto da alavanca. A pedido Pontos de fixação com diferentes diâmetros d1 e d2 ou diâmetro especial Pontos de aparafusamento com parafusos de cabeça sextavada ou elementos mistos de parafuso / alavanca manual Superfície polida, anodizada ou revestida a pó noutras cores RAL
