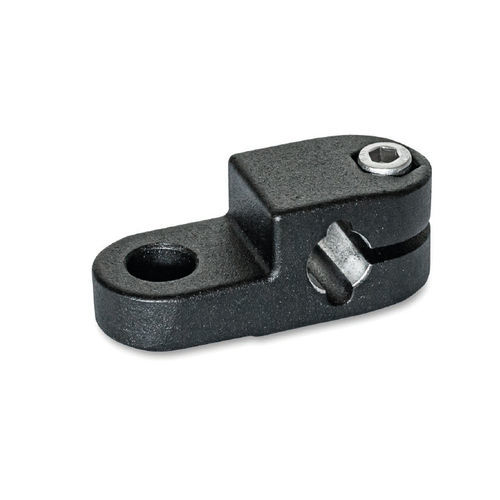

Suporte de fixação para sensor SKQ series

Os suportes sensores SKQ de alumínio fundido sob pressão têm um ponto de aperto cortado e um furo de sensor, ambos maquinados por métodos de corte. O furo do sensor permite a fixação de um sensor com rosca macho. É deslocado no plano e situado num ângulo de 90° em relação ao furo do ponto de aperto, que recebe hastes e tubos tipicamente disponíveis com contacto total ao longo de toda a secção transversal. No ponto de aparafusamento, um parafuso de tampa sextavada ou uma alavanca manual ajustável reduz a secção transversal do furo para apertar. As alavancas manuais ajustáveis destinam-se a fixar de forma repetida e sem ferramentas. Sob a designação HSK, estas estão disponíveis separadamente para uso individual e em outros desenhos. Em comparação com o parafuso de tampa sextavada operado por ferramenta, a força de aperto atingível com uma alavanca manual ajustável é menor devido ao menor comprimento da alavanca.
