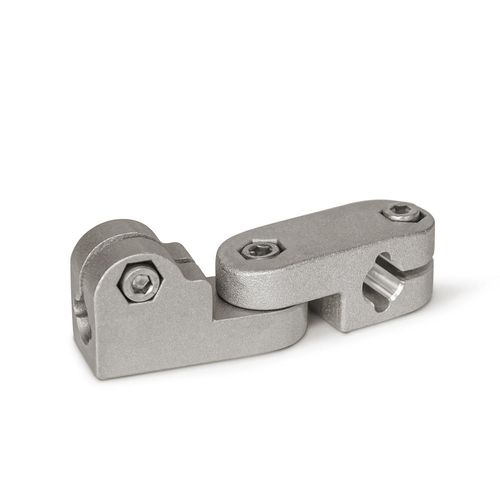

Conector para tubos redondos GKQ series

articuladoem aço inoxidávelajustável

Os grampos de junção GKQ em aço inoxidável fundido com precisão têm pontos de fixação com fendas, maquinados por métodos de corte. São compostas por grampos giratórios LKT e LKQ. Os furos dos pontos de fixação estão situados num plano e são ligados pela junta de fixação para girar ± 90°, de perpendicular a paralelo. Recebem barras e tubos tipicamente disponíveis com contacto total com a superfície em toda a secção transversal do furo. Nos pontos de aparafusamento, os parafusos de cabeça sextavada ou as alavancas manuais ajustáveis reduzem a secção transversal do furo para fixação. Um parafuso de cabeça sextavada ou uma alavanca manual ajustável na junta de aperto serve para bloquear o eixo da junta. As alavancas manuais ajustáveis destinam-se à fixação repetida e sem ferramentas. Sob a designação HEK, estas estão disponíveis separadamente para utilização individual e noutros modelos. Em comparação com o parafuso de cabeça sextavada acionado por ferramenta, a força de aperto que se pode obter com uma alavanca manual ajustável é menor devido ao comprimento mais curto da alavanca. A pedido Pontos de fixação com diferentes diâmetros d1 e d2 ou diâmetro especial Pontos de aparafusamento com parafusos de cabeça sextavada ou elementos mistos de parafuso / alavanca manual Superfície polida, anodizada ou revestida a pó noutras cores RAL
