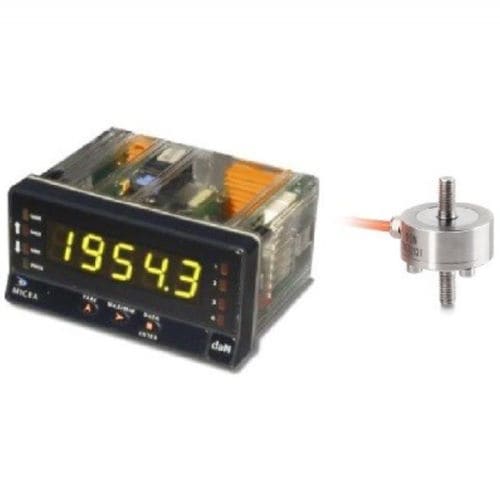

Célula de carga de compressão CO-Y1

tipo botãode um eixostrain gauge

Resumo

• Células de carga miniatura tipo botão em aço inoxidável
• Faixa em compressão: 0 a 100 N … 0 a 20 kN (variantes disponíveis)
• Grau de proteção: IP67
• Sensor associado ao indicador digital MICRA M

Descrição
O CO-Y1 é um sensor de força em compressão miniaturizado baseado em tecnologia de ponte de extensômetros, totalmente em aço inoxidável. É particularmente adequado para instalações de ensaio e bancadas de teste. Apesar do seu pequeno tamanho, apresenta precisão de 0,5 % da escala completa e grau de proteção IP67. O sensor fornece um sinal de saída típico de 1 ou 1,5 mV/V.

Indicador / Eletrónica (MICRA M)
Indicador digital multifunções que permite a configuração das entradas e a visualização das medições. Alimentação de ampla faixa: 85-265 VAC / 100-300 VDC. Formato compacto (mm): 96 x 48 x 60. Resolução: ±15 bits. Taxa de leitura: 20 leituras/s. Saídas analógicas e digitais disponíveis como opção.

Sinais de entrada aceitos

• Células de carga: mV/V, mV
• Processo: ±10 VDC, ±20 mA, potenciômetro
• Temperatura: sonda Pt100, termopares tipos J, K e T

Opções de saída (sob consulta)

• 4-20 mA
• 0-10 V
• RS232
• RS485

Faixas disponíveis
0 a 10 kg / 100 N
0 a 20 kg / 200 N
0 a 50 kg / 500 N
0 a 100 kg / 1 kN
0 a 200 kg / 2 kN
0 a 500 kg / 5 kN
0 a 1000 kg / 10 kN
0 a 2000 kg / 20 kN

Características / especificações técnicas

• Modelo: CO-Y1 (cadeia CO-Y1 + indicador MICRA M)
• Tipo: célula de carga miniatura em compressão (botão)
• Material: aço inoxidável
• Precisão: 0,5 % da escala completa
• Sinal de saída: 1 ou 1,5 mV/V
• Grau de proteção: IP67
• Alimentação (MICRA M): 85-265 VAC / 100-300 VDC
• Formato do indicador (mm): 96 x 48 x 60
• Resolução: ±15 bits
• Taxa de amostragem: 20 leituras/s
• Entradas compatíveis: mV/V, mV, ±10 V, ±20 mA, potenciômetro, Pt100, termopares J/K/T
• Opções de saída: 4-20 mA, 0-10 V, RS232, RS485 (sob consulta)
• Campos de aplicação: ensaios e bancadas de teste para medições de massa e força
