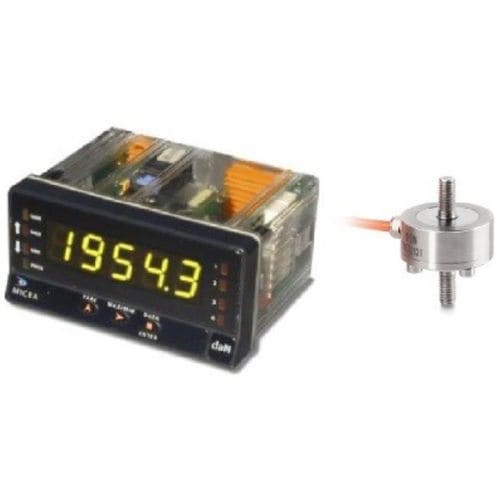

Célula de carga de tensão/compressão CO-Y3 + MICRA-M

de um eixostrain gaugeanalógica

Apresentação
Equipamento de medição de força em tração/compressão CO-Y3 associado ao indicador MICRA-M. O CO-Y3 é um micro sensor de força tração-compressão em aço inoxidável que utiliza uma ponte de Wheatstone. Sob carga, as extensões medem a deformação e fornecem um sinal analógico bruto em mV/V.

Principais funcionalidades do sensor CO-Y3

• Corpo: totalmente em aço inoxidável
• Princípio de medição: ponte de Wheatstone (extensômetros)
• Sinal de saída: 2 mV/V (sinal bruto não amplificado)
• Índice de proteção: IP65
• Área de aplicação: medição de massa e forças

Indicador / Display MICRA-M
Display digital multifunção associado ao sensor, configurável pelo usuário para diferentes tipos de entrada.

• Aceita uma grande variedade de sinais de entrada: células de carga (mV/V, mV), entradas de processo (±10 Vcc, ±20 mA), potenciômetro
• Entradas de temperatura: sonda Pt100, termopares tipos J, K e T
• Saídas analógicas e digitais: disponíveis como opção (sob consulta)
• Alimentação: 85-265 Vac / 100-300 Vdc
• Formato (mm): 96 x 48 x 60
• Resolução: ±15 bits
• Leituras: 20 / s

Variantes de faixa
Faixas disponíveis: 0 a 5 kg / 50 N, 0 a 10 kg / 100 N

Opções
Possibilidade de fornecimento com certificado de calibração COFRAC, certificado equivalente COFRAC ou calibração rastreável COFRAC (opcional).

Transferências (documentos técnicos)
Ficha técnica CO-Y3 (PDF), Manual CO-Y3 (PDF)

Características / especificações técnicas

• Modelo: CO-Y3 (sensor) + MICRA-M (display)
• Faixas: 0 a 5 kg / 50 N; 0 a 10 kg / 100 N
• Precisão: ≤±0,1% F.S.
• Índice de proteção: IP65
• Sinal de saída do sensor: 2 mV/V (saída bruta)
• Material do sensor: aço inoxidável
• Alimentação do display: 85-265 Vac / 100-300 Vdc
• Formato do display (mm): 96 x 48 x 60
• Resolução do display: ±15 bits
• Velocidade de leitura: 20 leituras/s
• Opções: saídas analógicas e digitais (sob consulta), certificado de calibração COFRAC (opcional)
