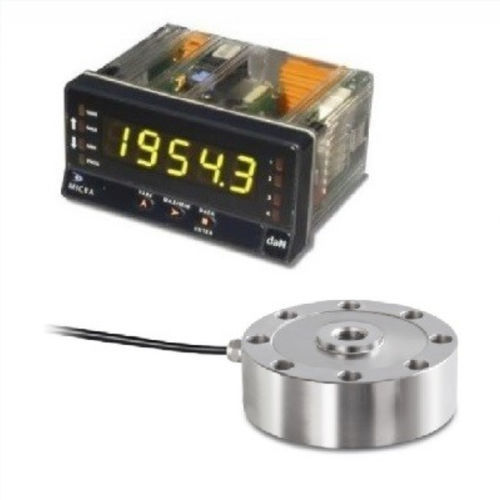

Célula de carga de tensão/compressão CR-Y1

compacto2 mV/Vde pesagem

Descrição
Instrumento de medição de força em tração e compressão CR-Y1 associado ao indicador MICRA M. Adequado para pesagem e medição de forças em tração e compressão, bancadas de ensaio e máquinas especiais. Transmissão da força por peça de empuxo ou por furo roscado. Peça de apoio incluída na entrega da célula de carga tipo disco CR-Y1.

Faixas de medição

• Pesagem: 0 a 500 kg … 0 a 20 t
• Medição de força: 0 a 5 kN … 0 a 200 kN

Características metrológicas e conformidade

• Alta precisão: erro combinado 0,05 % da escala completa (FS)
• Precisão conforme norma OIML R60 C1
• Conformidade RoHS

Construção e ambiente

• Caixa estanque em aço inoxidável
• Proteção: IP68 (segundo EN 60529)
• Sensibilidade: 2 mV/V

Fixação e roscas

• Rosca para peça de apoio ou outra aplicação de força: até 5000 kg M16×1,5
• A partir de 10000 kg M32×1,5

Indicador associado (MICRA M) — características principais

• Indicador digital multifunção que aceita grande variedade de sinais de entrada
• Sinais aceitos: células de carga (mV/V, mV), processo (±10 Vcc, ±20 mA, potenciômetro), temperatura (Pt100, termopares J, K, T)
• Saídas analógicas e digitais disponíveis como opção
• Alimentação: 85-265 Vac / 100-300 Vcc
• Dimensões (mm): 96 x 48 x 60
• Resolução: ±15 bits
• Leituras: 20/s

Opções

• Certificado de calibração COFRAC ou certificado ligado COFRAC disponível como opção

Informações complementares (variantes disponíveis)

• Faixas disponíveis: 0,5 t/5 kN, 1 t/10 kN, 2 t/20 kN, 5 t/50 kN, 10 t/100 kN, 20 t/200 kN

Características técnicas / especificações

• Tipo de sensor: disco (CR-Y1)
• Áreas de aplicação: pesagem, medição de força em tração e compressão, bancadas de ensaio
• Faixas de medição (exemplos): 0,5 t/5 kN → 20 t/200 kN
• Precisão: 0,05 % FS (erro combinado)
• Sensibilidade: 2 mV/V
• Proteção ambiental: IP68
• Material da caixa: inox hermético
• Alimentação do indicador (MICRA M): 85-265 Vac / 100-300 Vcc
• Dimensões do indicador (mm): 96 x 48 x 60
• Resolução do indicador: ±15 bits
• Taxa de amostragem do indicador: 20 leituras/s
• Rosca para aplicação de força: até 5000 kg M16×1,5; a partir de 10000 kg M32×1,5
• Opções: saídas analógicas/digitais sob pedido, certificado de calibração COFRAC opcional
