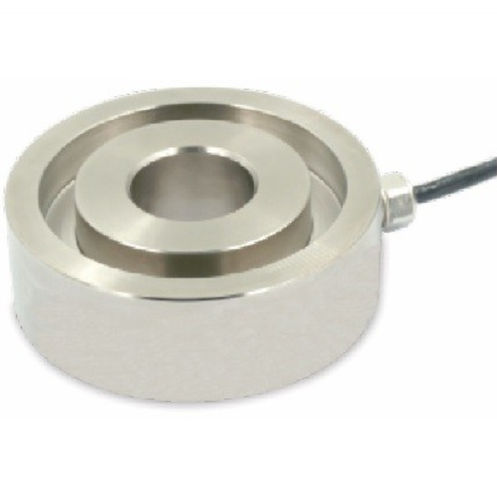

Célula de carga de compressão LC-C119B

compactoanalógicade alta precisão

Apresentação
Anilha de carga para medição de força em compressão, projetada para capacidades até 50 kN. Saída analógica em mV/V, alta resposta dinâmica e elevado grau de proteção para aplicações industriais.

Principais características

• Faixas disponíveis: 0 a 5 kN … 0 a 50 kN (capacidades: 5 / 10 / 20 / 30 / 50 kN)
• Sensibilidade típica: 1,5 mV/V (±10%)
• Excelente linearidade: 0,2% da escala completa
• Grau de proteção: IP67
• Material: aço inoxidável

Características / especificações técnicas

• Capacidade: 5 / 10 / 20 / 30 / 50 kN
• Sensibilidade: 1.5 ±10% mV/V
• Offset: ±2% da escala completa
• Não linearidade: 0.2% da escala completa
• Histerese: 0.2% da escala completa
• Repetibilidade: 0.1% da escala completa
• Fluência (30 min): 0.2% da escala completa
• Efeito da temperatura na saída: 0.1% PE / 10°C
• Efeito da temperatura no zero: 0.1% PE / 10°C
• Resistência de entrada: 780 ±20 Ω
• Resistência de saída: 700 ±10 Ω
• Isolamento: ≥ 5000 MΩ / 100 Vcc
• Tensão de alimentação recomendada: 5 V
• Tensão máxima de alimentação: 15 V
• Compensação de temperatura: -10 a 60°C
• Temperatura de operação: -20 a 80°C
• Limite de carga: 150% da escala completa
• Carga de ruptura: 300% da escala completa
• Comprimento do cabo: Ø4 x 4000 mm
• Grau de proteção: IP67
• Material: aço inoxidável
• Saída: sinal analógico (mV/V) que requer condicionamento/eletrônica de leitura
• Opção: fornecimento possível com certificado de calibração (COFRAC, equivalente COFRAC ou acreditado COFRAC)
