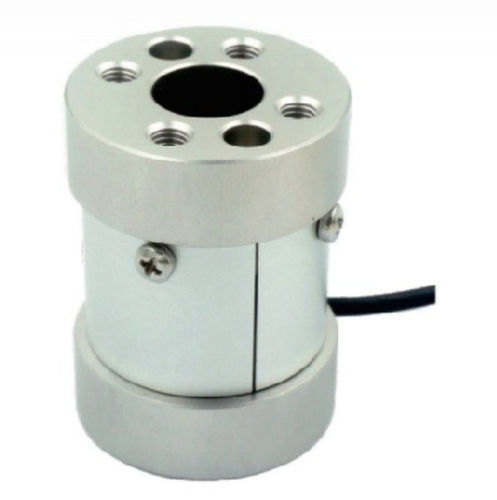

Sensor de torque estático ST-903

com fixação de flangeanalógicocom saída de tensão

Apresentação
Transdutor de torque estático ST-903, funcionamento horário e anti-horário. Faixa de medição desde torques muito baixos até 150 Nm, conforme versão.

Descrição geral

• Saída analógica (ponte de extensômetros) que requer condicionamento/eletrônica para leitura e visualização.
• Disponível em várias capacidades para atender diferentes necessidades de medição.
• Elevado índice de proteção para uso em ambiente industrial (IP65).

Características / Especificações técnicas

• Capacidades disponíveis: 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 150 Nm
• Sensibilidade: 1.5 ±10% mV/V
• Offset: ±2% da escala completa (FS)
• Não linearidade: 0.1% de FS
• Histerese: 0.1% de FS
• Repetibilidade: 0.05% de FS
• Creep (30 min): 0.1% de FS
• Efeito da temperatura na saída: 0.05% de FS / 10°C
• Efeito da temperatura no zero: 0.05% de FS / 10°C
• Resistência de entrada: 410 ±20 Ω
• Resistência de saída: 350 ±10 Ω
• Isolamento: ≥ 5000 MΩ / 100 Vcc
• Tensão de alimentação recomendada: 5 a 15 V
• Tensão máxima de alimentação: 20 V
• Compensação de temperatura: -10 a 60 °C
• Temperatura de operação: -20 a 80 °C
• Limite de carga: 120% de FS
• Carga de ruptura: 150% de FS
• Comprimento do cabo: Ø3 x 4000 mm
• Massa: 0.2 kg
• Material: liga de alumínio
• Índice de proteção: IP65
• Opção: pode ser fornecido com certificado de calibração (COFRAC ou equivalente) e associado a visor/transmissor/condicionador conforme necessário
