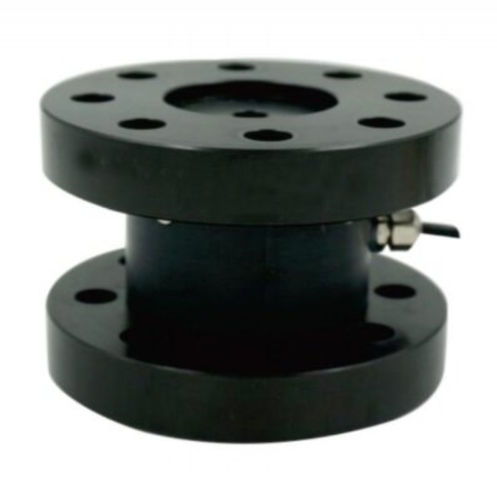

Sensor de torque estático ST-903-D

analógicoIP65strain gauge

Apresentação
Sensor de torque estático com extensômetros ST-903-D, concebido para medição de torque até 5000 Nm.

Principais características

• Faixa de medição: 0,2–5000 Nm (versões disponíveis)
• Excelente linearidade: 0,2% FS
• Sensibilidade: 1,5 mV/V
• Índice de proteção: IP65
• Material: liga de aço

Descrição detalhada
Capacidade de medição: 0,2–5000 Nm. Sensibilidade típica 1,5 ±20% mV/V. Offset ±2% FS. Não linearidade 0,1% FS. Histerese 0,1% FS. Repetibilidade 0,05% FS. Creep (30 min): 0,1% FS. Efeito da temperatura na saída: 0,05% FS/10°C. Efeito da temperatura no zero: 0,05% FS/10°C. Resistência de entrada: 410 ±20 Ω ou 785 ±20 Ω. Resistência de saída: 350 ±10 Ω ou 700 ±10 Ω. Isolamento: ≥5000 MΩ / 100 Vcc. Tensão de alimentação recomendada: 5–15 V (máx. 20 V). Compensação de temperatura: -10 a 60 °C. Temperatura de funcionamento: -20 a 80 °C. Limite de carga: 120% FS. Carga de ruptura: 150% FS. Comprimento do cabo: Ø3 x 4000 mm. Massa: 0,8–12 kg conforme modelo. O sensor fornece um sinal analógico (ponte de extensômetros) e requer condicionamento/eletrónica de aquisição; pode ser associado a um visor ou transmissor. Opção: certificado de calibração (COFRAC, equivalente ou rastreável).

Características / especificações técnicas

• Modelo: ST-903-D
• Faixa de medição: 0,2–5000 Nm
• Sensibilidade: 1,5 ±20% mV/V
• Offset: ±2% FS
• Não linearidade: 0,1% FS
• Histerese: 0,1% FS
• Repetibilidade: 0,05% FS
• Creep (30 min): 0,1% FS
• Efeito temperatura (saída): 0,05% FS/10°C
• Efeito temperatura (zero): 0,05% FS/10°C
• Resistência de entrada: 410 ±20 Ω / 785 ±20 Ω
• Resistência de saída: 350 ±10 Ω / 700 ±10 Ω
• Isolamento: ≥5000 MΩ / 100 Vcc
• Tensão de alimentação recomendada: 5–15 V (máx. 20 V)
• Compensação de temperatura: -10 a 60 °C
• Temperatura de funcionamento: -20 a 80 °C
• Limite de carga: 120% FS
• Carga de ruptura: 150% FS
• Comprimento do cabo: Ø3 x 4000 mm
• Massa: 0,8–12 kg (conforme versão)
• Material: liga de aço
• Índice IP: IP65
• Saída: sinal analógico (ponte de extensómetros)
