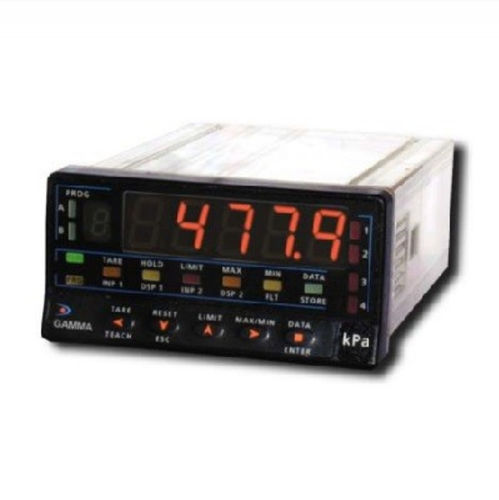

Indicador digital de peso GAMMA-M

embutido4–20 mA0–10 V

Resumo
O indicador GAMMA-M é um instrumento de medição e controlo com leitura direta em unidades de processo, concebido para tratar uma grande variedade de sinais de entrada e captar valores rápidos através de conversão de alta frequência.

Entradas aceitas

• Células de carga: mV/V, mV
• Processo: ±10 Vcc, ±20 mA
• Potenciômetro (sensores de deslocamento)

Tensões de alimentação dos sensores (selecionáveis por pontes internas)
24 V (30 mA), 2,2 V (30 mA), 5 V ou 10 V (120 mA) — capacidade para 4 células de carga.

Desempenho

• Velocidade de conversão: 555 Hz (leituras: 555/s)
• Permite a deteção de picos e mínimos com duração mínima de 2,1 ms
• Resolução: ±15 bits
• Dimensões (mm): 96 x 48 x 120

Opções de saídas e comunicações

• Saídas analógicas opcionais: 0–10 V ou 4–20 mA (200 leituras/s)
• Saídas por relé: 2 ou 4 patamares, ou 4 optoacopladores, tempo de resposta 2,1 ms
• Comunicação: RS232C ou RS485 (protocolos DITEL, ISO1745 e MODBUS-RTU)

Processamento de sinal
Processamento programável através de 3 tipos de filtros para estabilização e adaptação às necessidades do processo.

Características / especificações técnicas

• Alimentação: 115–230 Vca
• Entradas: mV/V, mV, ±10 Vcc, ±20 mA, potenciômetro
• Tensões internas para sensores: 24 V (30 mA), 2,2 V (30 mA), 5 V (120 mA), 10 V (120 mA)
• Capacidade: alimentação para até 4 células de carga
• Resolução: ±15 bits
• Velocidade de leitura: 555 leituras/s
• Tempo mínimo de deteção: 2,1 ms
• Dimensões (mm): 96 x 48 x 120
• Saídas opcionais: 0–10 V, 4–20 mA
• Saídas lógicas: relés (2 ou 4 patamares) ou 4 optos
• Comunicação opcional: RS232C, RS485 (DITEL, ISO1745, MODBUS-RTU)
• Filtros programáveis: 3 tipos
