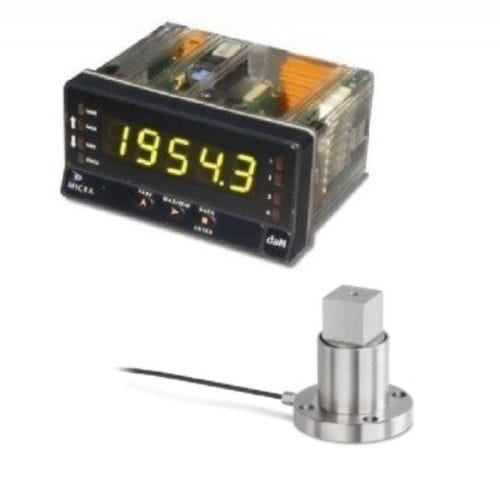

Sensor de torque estático DC-Y1 + MICRA-M

de conexão quadradadigitalanalógico

Apresentação
Cadeia de medição de torque estático composta pelo sensor DC-Y1 associado ao mostrador digital multifunção MICRA M. Projetada para monitorização e medição de torques estáticos, testes de chaves de torque manuais e transmissão de cargas estáticas de torque.

Funções principais
Intervalo de medição: 0 a 5 Nm … 0 a 500 Nm
Alta precisão: erro combinado 0,5 % da escala completa
Montagem simples e rápida
Elevada rigidez torsional
Sensibilidade nominal: 1,0 ~ 1,5 mV/V (conforme carga nominal)
Ligação 4 fios

Mostrador MICRA M (associado)
Mostrador digital multifunção configurável. Conjunto base composto por placa de montagem, mostrador tricolor programável e fonte de alimentação.
Funções de visualização, hold remoto, leitura e memorização dos valores máximo e mínimo (pico/val), tara e reset, diversas funções lógicas programáveis.
Visor LED TRICOLOR (VERDE / LARANJA / VERMELHO) para indicação de estado ou diferenciação do tipo de medição.

Entradas e sinais aceitos

• Células de carga: mV/V, mV
• Processo: ±10 Vcc, ±20 mA, potenciômetro
• Temperatura: sonda Pt100, termopares tipos J, K e T

Saídas e opções
Saídas analógicas e digitais disponíveis como opção (sob consulta). Possibilidade de opções RS232 / RS485 (saídas digitais) conforme configuração.

Alimentação e características eletrónicas
Alimentação: 85-265 Vca / 100-300 Vcc
Formato (mm): 96 x 48 x 60
Resolução: ±15 bits
Leituras: 20/s

Tabela de intervalos disponíveis
Intervalos
5 Nm, 10 Nm, 20 Nm, 50 Nm, 100 Nm, 200 Nm, 500 Nm

Certificado
Entrega opcional com certificado de calibração COFRAC, equivalente COFRAC ou afiliado COFRAC (sob consulta).

Características / especificações técnicas

• Intervalo de medição: 0 a 5 Nm … 0 a 500 Nm (variantes: 5, 10, 20, 50, 100, 200, 500 Nm)
• Precisão: erro combinado 0,5 % da escala completa
• Sensibilidade nominal: 1,0 ~ 1,5 mV/V (conforme carga)
• Ligação: 4 fios
• Montagem: simples e rápida
• Rigidez: elevada rigidez torsional
• Mostrador associado: MICRA M (mostrador digital multifunção)
• Alimentação do mostrador e sensor: 85-265 Vca / 100-300 Vcc
• Formato do mostrador: 96 x 48 x 60 mm
• Resolução: ±15 bits
• Taxa de amostragem: 20 leituras/s
• Entradas aceitas: mV/V, mV, ±10 V, ±20 mA, potenciômetro, Pt100, termopares J/K/T
• Saídas: opções analógicas e digitais (RS232/RS485 disponíveis sob consulta)
• Opção: certificado de calibração COFRAC ou equivalente (sob consulta)
