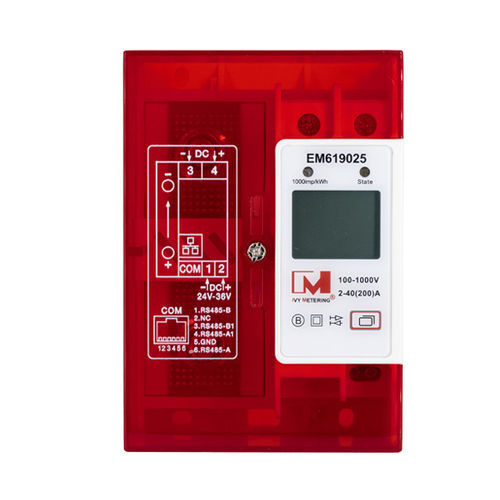

Medidor de energia elétrica trifásico EM619025

para trilho DINRS-485com comunicação integrada

Introdução do produto
O EM619025 é um medidor de energia CC bidirecional para aplicações industriais e comerciais. Mede tensões CC de 100~1000V e está disponível em variantes de corrente primária para sistemas de 200A, 400A e 650A. O medidor oferece comunicações RS485 e Ethernet e suporta Modbus, HTTP-JSON e OCMF. É certificado para faturamento legal segundo MID e PTB Eichrecht, adequado para carregadores rápidos EV, sistemas solares e BESS.

Recursos principais e vantagens técnicas

• Ampla faixa de medição (bidirecional): modelos 200A / 400A / 650A; mede 100~1000V CC e regista fluxos de carga e descarga.
• Conectividade IoT e protocolos: interfaces duplas (RS485, Ethernet). Suporta Modbus RTU e DLT/645-2007 via RS485; HTTP-JSON e HTTP-OCMF via Ethernet para integração com nuvem e EMS.
• Sistema de alarmes e segurança: deteção em tempo real e alarmes para sobretemperatura, sobrecorrente e manipulação magnética; inclui autodiagnóstico, proteções de segurança e compensação de perda de linha.
• Conformidade metrológica legal: certificado MID e PTB Eichrecht para faturamento comercial, garantindo precisão e integridade dos dados.

Parâmetros técnicos (tabela)
Modelo do produto | EM619025 | EM619026 | EM619027
Corrente | 200A | 400A | 650A
Corrente máxima | 2A | 4A | 6A
Corrente máxima de medição | 160mA | 320mA | 480mA
Tensão nominal | 100~1000V
Entrada de tensão auxiliar | 24~36V DC
Métodos de comunicação | RS485, Ethernet
Protocolo de comunicação | RS485: Modbus RTU / DLT/645-2007. Ethernet: HTTP-JSON / HTTP-OCMF.
Precisão | ±1% (corrente/tensão/potência), Classe de energia 1

Aplicações de medição CC

• Estações de carregamento DC para EV (carregadores rápidos de alta potência): faturamento legal e medido de redes de carregamento via OCMF.
• Sistemas fotovoltaicos: monitoramento da geração CC antes dos inversores para otimizar rendimento.
• Sistemas de armazenamento de energia (BESS): monitoramento de fluxos bidirecionais para suporte à gestão de baterias e serviços de rede.
• Data centers: monitoramento de energia para microgrids CC e distribuição de alimentação de racks.
• Estações base de telecomunicações: medição confiável de alimentação CC para infraestruturas críticas.

Características técnicas / especificações

• Modelo: EM619025 (também EM619026, EM619027)
• Tipo de medidor: medidor de energia CC bidirecional
• Opções de corrente primária: 200A (EM619025), 400A (EM619026), 650A (EM619027)
• Corrente máxima: 2A / 4A / 6A (por modelo)
• Corrente máxima de medição: 160mA / 320mA / 480mA
• Faixa de tensão nominal: 100 ~ 1000 V DC
• Entrada de tensão auxiliar: 24 ~ 36 V DC
• Interfaces de comunicação: RS485, Ethernet
• Protocolos suportados: Modbus RTU, DLT/645-2007 (RS485); HTTP-JSON, HTTP-OCMF (Ethernet)
• Precisão: ±1% (corrente/tensão/potência), Classe de energia 1
• Alarmes e proteções: sobretemperatura, sobrecorrente, detecção de manipulação magnética, autodiagnóstico, proteções de segurança, compensação de perda de linha
• Conformidade: certificado MID e PTB Eichrecht para faturamento comercial legal
• Aplicações típicas: carregadores DC rápidos para EV, monitoramento PV, BESS, data centers, estações base telecom
