Máquina de corte com jato de água abrasivo 5-Axis

para cerâmicapara materiais compósitospara plásticos

Visão geral

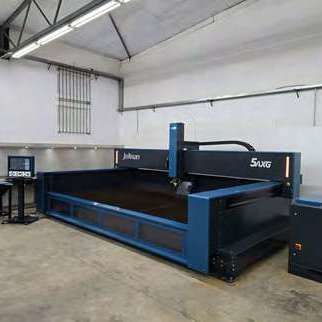

Sistemas de corte por jato de água 5 eixos projetados para fabricação de alta precisão em metais, compósitos, cerâmica, pedra e plásticos. Os modelos 4021-5AXG e 6021-5AXG oferecem grandes áreas de corte e sensorização integrada para produção automatizada e repetível.

Principais características

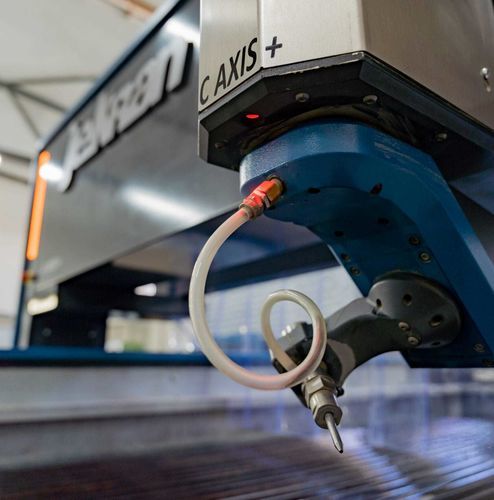

• Projeto do bocal que elimina tubulações externas para manutenção simplificada e layout de máquina mais limpo.
• Sistemas integrados de câmera e sondagem que fornecem detecção em tempo real e ajustes dinâmicos dos percursos.
• Versatilidade de materiais: configurado para metais, compósitos, cerâmica, pedra, vidro e plásticos em ambientes industriais.

Especificações técnicas

• Modelo 4021-5AXG — Área de corte: 4100 x 2100 mm; deslocamentos X/Y/Z: 4100 / 2100 / 200 mm; Velocidade máx.: 25 m/min; Precisão linear: +/- 0.02 mm; Repetibilidade: +/- 0.02 mm; Opções de bomba: Jekran direct-drive 22 kW / 30 kW (até 4.000 bar / 58.000 psi); Exemplo de área ocupada: 8.5 x 3.4 m.
• Modelo 6021-5AXG — Área de corte: 6100 x 2100 mm; deslocamentos X/Y/Z: 6100 / 2100 / 200 mm; Velocidade máx.: 25 m/min; Precisão linear: +/- 0.02 mm; Repetibilidade: +/- 0.02 mm; Opções de bomba: Jekran direct-drive 22 kW / 30 kW (até 4.000 bar / 58.000 psi); Exemplo de área ocupada: 10.5 x 3.4 m.

Especificações técnicas da bomba

• Modelo 22 Direct Drive — Potência do motor servo elétrico: 30 HP (22 kW); Eficiência: ~90%; Pressão de saída: 58.000 psi (4.000 bar); Orifício & vazão: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm); Dimensões LxWxH: 43.7" x 31" x 42" (1110 x 800 x 1065 mm).
• Modelo 30 Direct Drive — Potência do motor servo elétrico: 40 HP (30 kW); Eficiência: ~90%; Pressão de saída: 58.000 psi (4.000 bar); Orifício & vazão: 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm); Dimensões LxWxH: 43.7" x 31" x 42" (1110 x 800 x 1065 mm).

Notas adicionais
As dimensões de ocupação são orientativas: bomba de alta pressão, funil de abrasivo, estrutura de remoção e console podem ser posicionados de forma diferente conforme o layout do cliente.

Família de produto / Características técnicas

• Família de produto: sistemas 5-Axis da Jekran.
• Modelos padrão: 4021-5AXG (4100 x 2100 mm) e 6021-5AXG (6100 x 2100 mm); configurações personalizadas disponíveis.
• Câmera e sondagem integradas para alinhamento automático e adaptação das trajetórias.
• Opções de bomba: bombas Jekran direct-drive (22 kW / 30 kW) até 4.000 bar (58.000 psi).
• Aplicações típicas: componentes aeroespaciais, fabricação arquitetônica, prototipagem e produção industrial.
