Máquina de corte com jato de água abrasivo Combo

a plasmapara compósitospara metais

Visão geral
O Combo é um sistema de corte híbrido que integra jato d'água abrasivo de dupla bocal e cabeça de plasma em um único pórtico. Proporciona processamento flexível para metais, ligas, compósitos e materiais em camadas, permitindo operação seletiva ou simultânea de ambos os métodos. A máquina foi projetada para precisão repetível, adaptabilidade funcional e integração em fluxos de produção industriais.

Principais características

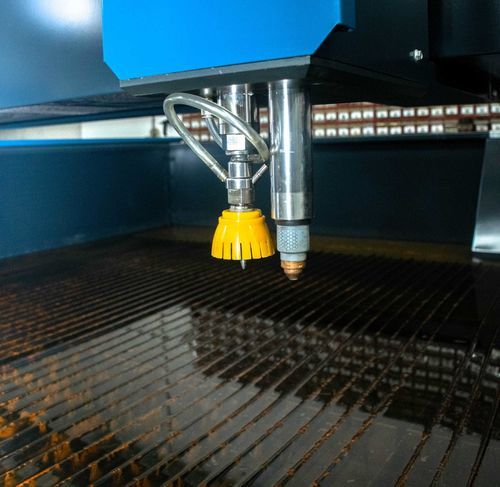

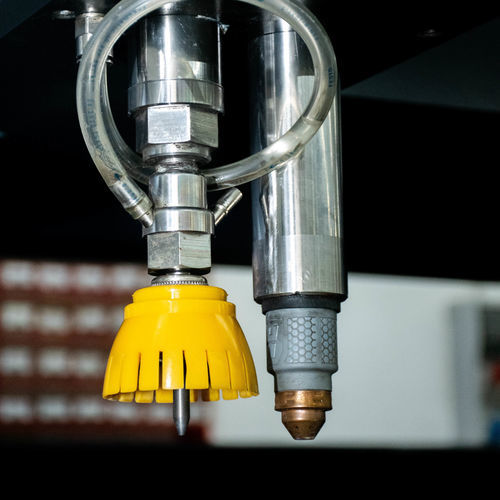

• Sistema híbrido modo duplo: cabeças de jato d'água e plasma montadas em um único pórtico com transição rápida entre modos para adequar-se ao material e ao ciclo de produção.
• Controle independente de bocais: controle dedicado para cada cabeça permite uso seletivo ou simultâneo, suportando cortes brutos por plasma e acabamentos finos por jato d'água no mesmo programa.
• Inteligência adaptativa de material: sensores e algoritmos de controle medem tipo/espessura do material e ajustam parâmetros de corte em tempo real para otimizar qualidade e produtividade.

Modelos & Tabela principal
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Tabela bomba/acionamento (modelos & especificações)
Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | 2% | 2%
Output Pressure (PSI) | 58,000 psi | 58,000 psi
Output Pressure (Bar) | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Observações
*As dimensões de ocupação são apenas um guia. Bomba HP, funil de alimentação, estrutura de remoção de granalha e console podem ser posicionados para adequar-se ao espaço do cliente.

Especificações técnicas

• Produto: Sistema Combo jato d'água de bocal duplo + plasma
• Modelos disponíveis: 4021-Combo, 6021-Combo
• Curso X: 4100 mm (4021), 6100 mm (6021)
• Curso Y: 2100 mm
• Curso Z: 200 mm
• Velocidade máx.: 25 m/min
• Precisão linear: ±0.03 mm
• Repetibilidade: ±0.02 mm
• Opções de bomba: Jekran Pump modelo 22 (22 kW / 30 HP) ou modelo 30 (30 kW / 40 HP) direct drive
• Saída da bomba: até 58.000 psi / 4.000 bar
• Bocal & vazão do jato d'água: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) e 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Unidades plasma: compatíveis com Hypertherm ou GYS
• Controle independente de bocais: cada cabeça com controle dedicado para operação simultânea ou seletiva
• Sensores adaptativos: análise em tempo real de material/espessura e ajuste automático dos parâmetros
• Área ocupação indicativa: 8.5 x 3.4 m (4021) e 10.5 x 3.4 m (6021) (posicionamento bomba/funil/console flexível)
• Pegada típica da bomba (unidade): 1110 x 800 x 1065 mm (referência por unidade de bomba)
