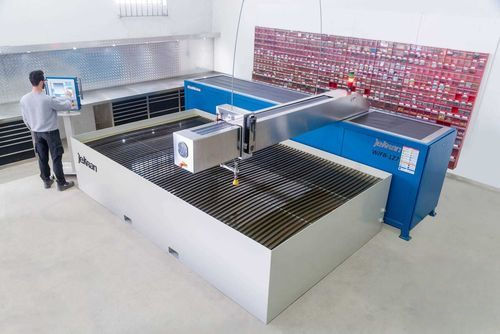

Máquina de corte com jato de água abrasivo WJFB

para materiais compósitospara alumíniopara aço inoxidável

Visão geral
O WJFB é uma máquina industrial de corte por jato de água abrasivo com arquitetura de fly-bridge móvel. A ponte móvel desloca-se nos eixos X e Y enquanto a mesa permanece aberta, permitindo cortes de grande formato com precisão constante. Projetado para ambientes de fabricação, o WJFB processa metais, pedra, vidro e compósitos avançados sem deformação térmica. Embalagem compacta e dimensões compatíveis com contentor facilitam o transporte e instalação no local.

Principais características

• Projeto de ponte móvel para melhor acessibilidade a peças sobredimensionadas e irregulares.
• Layout de cama aberta para carga de chapas e painéis grandes pelo topo ou pelas laterais.
• Sistema de movimento linear de alta precisão com precisão linear de ±0,03 mm e repetibilidade de ±0,02 mm.
• Velocidade máxima de avanço 12 m/min para processamento eficiente em grande formato.
• Compatível com bombas Jekran de acionamento direto (22 kW / 30 kW) até ~4.000 bar.
• Adequado para metais, pedra, vidro e compósitos — sem zona afetada pelo calor.

Design / Casos de uso
Desenvolvido para fabricação em escala industrial e oficinas personalizadas: o WJFB lida com corte de chapas espessas, nesting em grandes chapas, painéis arquitetônicos de pedra e componentes delicados em compósito ou vidro que exigem corte sem aporte térmico.

Especificações técnicas

• Nome do modelo: WJFB (WaterJet Fly Bridge).
• Tamanhos nominais disponíveis: 44 (4ft x 4ft), 85 (8ft x 5ft), 125 (12ft x 5ft), 127 (12ft x 7ft).
• Curso X: 1.220 mm / 2.490 mm / 3.658 mm (conforme o modelo).
• Curso Y: 1.220 mm / 1.500 mm / 2.130 mm (conforme o modelo).
• Curso Z: 170 mm (todos os modelos).
• Velocidade máxima de avanço: 12 m/min.
• Precisão linear: ±0,03 mm. Repetibilidade: ±0,02 mm.
• Exemplos de área ocupada (varia com disposição da bomba/depósito): 2,6 x 2,05 m; 3,28 x 2,8 m; 4,7 x 3,5 m.

Especificações técnicas da bomba

• Modelo 22 Direct Drive — Potência do motor servo elétrico: 22 kW (30 HP); Eficiência ≥ 90 %; Pressão de saída: ~58.000 psi (4.000 bar); Orifício & vazão: 0,011" / 0,82 gpm (0,3 mm / 3,1 lpm); Dimensões: 1.110 x 800 x 1.065 mm.
• Modelo 30 Direct Drive — Potência do motor servo elétrico: 30 kW (40 HP); Eficiência ≥ 90 %; Pressão de saída: ~58.000 psi (4.000 bar); Orifício & vazão: 0,014" / 1,1 gpm (0,35 mm / 4,2 lpm); Dimensões: 1.110 x 800 x 1.065 mm.

Aplicações e benefícios

• Corte de grande formato para fabricação industrial e caldeiraria personalizada.
• Cortes sem aporte térmico que preservam a microestrutura dos metais e a integridade de compósitos/vidro.
• Configurações flexíveis e embalagem compacta para rápida instalação no local.

Dados técnicos adicionais

• Opções padrão de bomba: Jekran Pump modelo 22 (22 kW) e 30 (30 kW), variantes direct-drive.
• Exemplos de orifícios/vazões: 0,011" (0,3 mm) / 3,1 lpm e 0,014" (0,35 mm) / 4,2 lpm.
• Materiais típicos de corte: aço, inox, alumínio, pedra, vidro, fibra de carbono e compósitos avançados.
