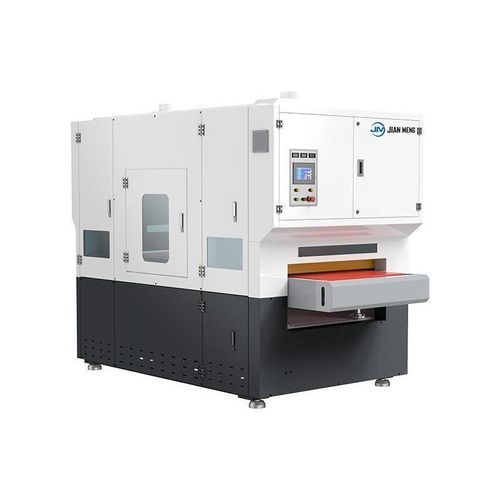

Máquina de acabamento com usinagem XDP-MRPRT

politrizde rebarbagemcom retífica

Visão geral do produto A máquina de rebarbação, trefilação e polimento Jianmeng XDP-800RPRT é usada principalmente para rebarbação, arredondamento de bordas e trefilação nas superfícies de várias peças de metal para melhorar a qualidade e a precisão da superfície. Este equipamento integra várias tecnologias de processamento, tais como cintas de lixa, escovas de rolos e rolos de polimento, para obter um fluxo de trabalho de processamento de precisão completo, desde a rebarbação e arredondamento de arestas até à trefilagem delicada. Permite que vários processos de tratamento de superfície sejam concluídos numa única paragem, aumentando a eficiência da produção e a estabilidade da qualidade do produto. A máquina integrada de rebarbação, trefilagem e polimento XDP-800RPRT está equipada com duas unidades de cintas de lixa largas. Acionadas por rolos de moagem, as cintas de lixa rodam a alta velocidade para remover partículas de escória, incrustações de óxido, grandes rebarbas e outras imperfeições da superfície da peça de trabalho, ao mesmo tempo que efectuam o tratamento de trefilagem. Também possui uma unidade de rolos de polimento que roda a alta velocidade e entra em contacto com a superfície da peça de trabalho, produzindo um efeito de trefilagem uniforme e fino. A máquina está equipada com um coletor de pó húmido de 5,5KW. Método de remoção de poeiras: O pó gerado durante o funcionamento é eficazmente extraído através da porta de recolha de pó, eliminando o risco de explosão de pó e mantendo a limpeza interna do equipamento. Sistema CNC O sistema CNC é um componente chave da máquina de rebarbação de metal CNC, responsável por exibir e controlar centralmente todos os parâmetros operacionais durante o processo de rebarbação, melhorando a eficiência e a precisão da usinagem. Não só fornece feedback em tempo real, como também permite aos operadores efetuar ajustes precisos dos parâmetros, conforme necessário, para garantir a qualidade da peça. Estações de trabalho: R+P+R+T (cinta larga + escovas de rolos + cinta larga + rolo de polimento) A série MRPRT combina uma única correia de lixagem larga, uma estação de trabalho com escovas de rolos, mais uma única correia de lixagem larga e uma estação de rodas de polimento; a largura da plataforma dita o tamanho da correia e o número/diâmetro das escovas de rolos, enquanto a correia transportadora fixada magneticamente mantém as peças no lugar - estão disponíveis opções de estações modulares para corresponder a diferentes necessidades de produção. Consumíveis abrasivos

• Correia abrasiva: Uma ferramenta de retificação utilizada para o tratamento de superfícies metálicas. Após um processamento especial, forma uma estrutura semelhante a uma correia e é adequada para vários processos, como lixar, rebarbar, polir, terminar e escovar. O cinto de areia remove o excesso de material através da fricção com a superfície da peça de trabalho, melhorando assim a qualidade da superfície e a aparência da peça de trabalho.
• Escova de rolos: Uma ferramenta de processamento de metal e tratamento de superfície usada em processos como rebarbação, arredondamento de bordas, desenho de superfície, limpeza, remoção de camadas de óxido e manchas de óleo. O princípio de funcionamento envolve a utilização de escovas rotativas que entram em contacto com a superfície da peça de trabalho para obter efeitos de rebarbação, arredondamento de arestas e acabamento de superfícies.
• Rolo de polimento: Funciona através da aplicação de movimento rotativo com pressão controlada, utilizando materiais abrasivos especializados para remover imperfeições finas da superfície e melhorar o aspeto geral da peça de trabalho. Estes rolos garantem um polimento uniforme em grandes áreas de superfície, oferecendo alta precisão e resultados consistentes, essenciais para indústrias que exigem acabamentos de alta qualidade, como a fabricação de automóveis e eletrodomésticos.

Comparação de peças de trabalho de rebarbação antes e depois da remoção

• Antes de rebarbar: As arestas e rebarbas afiadas da peça de trabalho afectam a precisão da montagem. Pode haver uma camada de óxido e um ligeiro desnível na superfície, o que pode afetar o processamento subsequente ou a adesão do revestimento.
• Depois da rebarbação: Arestas lisas sem rebarbas aumentam a segurança do produto. Depois de ser polida ou escovada, a superfície do metal torna-se mais requintada e bonita. Após a rebarbação, melhora a precisão dimensional para garantir uma melhor qualidade de montagem. A remoção da camada de óxido é benéfica para processos subsequentes, como soldagem, pintura e galvanoplastia, melhorando a adesão e a durabilidade do revestimento.

Estrutura Opcional

• 1+6+1+1
• 1+4+1+1

Mais Ferramentas Opcionais

• Estação R - Rebarbação com correia larga
• Estação P - Arredondamento de arestas com escovas rotativas
• Estação T - Polimento com roda de polir
• Estação H - Remoção de escórias pesadas com martelos de disco

Especificações técnicas Seleção da largura de processamento do equipamento: 450/800/1000/1300/1600mm Superfície larga da bancada de trabalho: 800mm Espessura de processamento: 1-90mm Tamanho mínimo de processamento: 50*50*0,5mm (placa não perfurada) Velocidade de alimentação: 1-7m/min (conversão de frequência ajustável) Velocidade da correia: 2,2-11m/min Velocidade da escova de rolos: 6-19m/min Velocidade de rotação: 4-12m/min Potência máxima: Velocidade constante Tensão nominal: 43,85kW (excluindo o coletor de pó) Pressão atmosférica: 380V/3P/50HZ Tamanho do cinto de areia: 0.6-0.8Mpa Tamanho da escova de rolo: 1900*820mm Peso da máquina: Cerca de 3500kg Tamanho: 3700*1650*2200 Caraterísticas / Especificações Técnicas

• Máquina integrada de rebarbação, trefilagem e polimento de peças metálicas
• Múltiplas tecnologias de processamento: cintas de lixa, escovas de rolo, rolos de polimento
• Duas unidades de cinta de lixa larga e uma unidade de rolo de polimento
• Coletor de pó húmido de 5,5KW para remoção eficaz de pó
• Sistema CNC para controlo operacional e ajuste de parâmetros
• Estações de trabalho: R+P+R+T (Cinta Larga + Escovas de Rolo + Cinta Larga + Rolo de Polimento)
• Estruturas opcionais: 1+6+1+1, 1+4+1+1
• Largura de processamento: 450/800/1000/1300/1600mm
• Largura da bancada de trabalho: 800mm
• Espessura de processamento: 1-90mm
• Tamanho mínimo de processamento: 50*50*0,5mm
• Velocidade de alimentação: 1-7m/min (ajustável)
• Velocidade da correia: 2.2-11m/min
• Velocidade da escova de rolos: 6-19m/min
• Velocidade de rotação: 4-12m/min
• Tensão nominal: 43,85kW (excluindo coletor de pó)
• Pressão atmosférica: 380V/3P/50HZ
• Tamanho da correia de areia: 0,6-0,8Mpa
• Tamanho da escova de rolos: 1900*820mm
• Peso do hospedeiro: Cerca de 3500kg
• Tamanho da máquina: 3700*1650*2200mm
