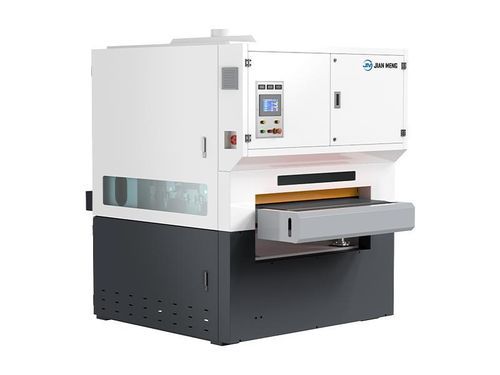

Rebarbadora de esteira XDP-RRT

lixadeirade escovagemde arredondar cantos

Visão geral do produto
A série JM XDP-RRT é usada principalmente para desbaste, escovação e polimento nas superfícies de várias peças metálicas para melhorar a qualidade e precisão da superfície. Este equipamento integra várias tecnologias de processamento, como cintas de lixa e rolos de polimento, para alcançar um fluxo de processamento de precisão completo desde o desbaste, escovação até o polimento delicado. Permite que vários processos de tratamento de superfície sejam concluídos em uma única etapa, melhorando a eficiência da produção e a estabilidade da qualidade do produto. A máquina está equipada com duas unidades de cinta de lixa larga. Impulsionadas por rolos de moagem, as cintas de lixa giram em alta velocidade para remover partículas de escória, camada de óxido, grandes rebarbas e outras imperfeições da superfície da peça, enquanto realizam simultaneamente um tratamento de escovação. Também possui uma unidade de rolo de polimento que gira em alta velocidade e entra em contato por fricção com a superfície da peça, produzindo um efeito de escovação uniforme e fino. Esta máquina pode ser equipada opcionalmente com um sistema de coleta de pó úmido. Método de remoção de pó: o pó gerado durante a operação é efetivamente extraído através da porta de coleta de pó, eliminando o risco de explosão de pó e mantendo a limpeza interna do equipamento.

Sistema CNC
O sistema CNC é um componente chave da máquina de desbaste de metal CNC, responsável por exibir e controlar centralmente todos os parâmetros operacionais durante o processo de desbaste, melhorando a eficiência e precisão da usinagem. Não só fornece feedback em tempo real, mas também permite que os operadores façam ajustes precisos dos parâmetros conforme necessário para garantir a qualidade da peça.

Estações de trabalho: R+R+T (Cinta Larga + Cinta Larga + Roda de Polimento)
A série RRT combina uma única cinta de lixa larga, mais uma cinta de lixa larga e uma estação de roda de polimento; a largura da plataforma dita o tamanho da cinta, enquanto a peça é firmemente fixada na correia transportadora usando rolos de pressão para fixação — opções de estação modular estão disponíveis para atender às necessidades de produção variáveis.

Consumíveis abrasivos

• Cinta abrasiva: Uma ferramenta de moagem usada para tratamento de superfícies metálicas. Após processamento especial, forma uma estrutura em forma de cinta e é adequada para vários processos, como moagem, desbaste, polimento, acabamento e escovação. A cinta de lixa remove o excesso de material através da fricção com a superfície da peça, melhorando assim a qualidade e aparência da superfície da peça.
• Rolo de polimento: Os rolos de polimento funcionam aplicando movimento rotacional com pressão controlada, usando materiais abrasivos especializados para remover imperfeições finas da superfície e melhorar a aparência geral da peça. Esses rolos garantem polimento uniforme em grandes áreas de superfície, oferecendo alta precisão e resultados consistentes, essenciais para indústrias que exigem acabamentos de alta qualidade, como automotiva e fabricação de eletrodomésticos.
• O princípio de funcionamento da máquina de desbaste e escovação envolve o uso de escovas rotativas que entram em contato com a superfície da peça para alcançar efeitos de desbaste, arredondamento de bordas e acabamento de superfície.

Comparação de peças desbastadas antes e depois da remoção

• Antes do desbaste: As bordas ásperas e rebarbas afiadas da peça afetam a precisão da montagem. Pode haver uma camada de óxido e leve irregularidade na superfície, o que pode afetar o processamento subsequente ou a adesão do revestimento.
• Após o desbaste: Bordas lisas sem rebarbas aumentam a segurança do produto. Após serem polidas ou escovadas, a superfície metálica se torna mais requintada e bonita. Após o desbaste, a melhoria da precisão dimensional garante melhor qualidade de montagem. A remoção da camada de óxido é benéfica para processos subsequentes, como soldagem, pintura e galvanoplastia, melhorando a adesão e durabilidade do revestimento.

Estrutura opcional

• 2+1
• 2+2

Mais ferramentas opcionais

• Estação R — Desbaste com cinta larga
• Estação P — Arredondamento de bordas com escovas rotativas
• Estação T — Polimento com roda de polimento
• Estação H — Remoção de escória pesada com martelos de disco

Especificações técnicas
Seleção de largura de processamento do equipamento: 450/800/1000/1300/1600mm
Espessura de processamento: 0.5-100mm
Velocidade da cinta abrasiva: 1-15m/min
Taxa de alimentação: 1-7m/min
Tamanho do rolo de polimento: φ200mm
Altura da plataforma: 900-1000mm
Tamanho mínimo de processamento: 30*30*1.0mm (Adsorção magnética)
Tensão nominal: 380V/3P/50HZ (personalizado)
Pressão de operação: 0.6-0.8Mpa
Padrão escovado: Acabamento escovado em floco de neve, acabamento escovado curto em floco de neve

Características / Especificações técnicas

• Desbaste, escovação e polimento para peças metálicas
• Cintas de lixa e rolos de polimento integrados
• Sistema de coleta de pó úmido opcional
• Sistema CNC para controle de parâmetros e feedback
• Estações de trabalho: R+R+T (Cinta Larga + Cinta Larga + Roda de Polimento)
• Opções de estação modular
• Consumíveis de cinta abrasiva e rolo de polimento
• Estruturas opcionais: 2+1, 2+2
• Ferramentas opcionais: estações R, P, T, H
• Largura de processamento: 450/800/1000/1300/1600mm
• Espessura de processamento: 0.5-100mm
• Velocidade da cinta abrasiva: 1-15m/min
• Taxa de alimentação: 1-7m/min
• Tamanho do rolo de polimento: φ200mm
• Altura da plataforma: 900-1000mm
• Tamanho mínimo de processamento: 30*30*1.0mm (Adsorção magnética)
• Tensão nominal: 380V/3P/50HZ (personalizado)
• Pressão de operação: 0.6-0.8Mpa
• Padrão escovado: Acabamento escovado em floco de neve, acabamento escovado curto em floco de neve
