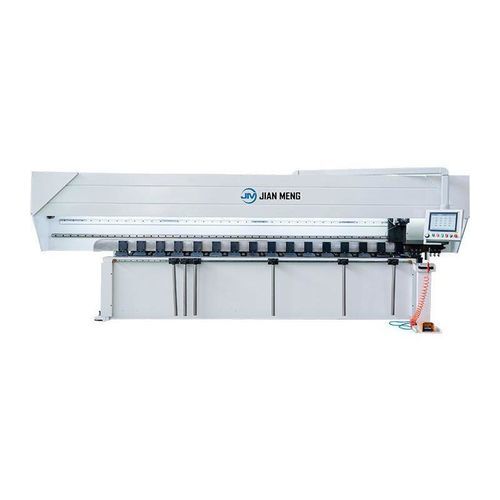

Máquina de ranhurar automática

em forma de VCNC

Descrição do Produto
A máquina de ranura vertical V tem uma velocidade de corte de ranura de até 120 m/min e uma precisão de repetibilidade de ± 0,02 mm, compatível com várias placas, como aço inoxidável e liga de alumínio. Sistema de fixação automática hidráulica, tela táctil industrial de 15 polegadas com programação de um clique, auxilia no processamento pré-dobramento eficiente e preciso.

Estrutura vertical
A máquina de corte vertical V adota uma estrutura de quadro e uma mesa de trabalho de aço estrutural de baixa liga e alta resistência. O filme inferior integrado é formado de uma só vez e pode ser processado na placa de espelho sem deixar nenhuma marca; A máquina inteira é temperada em um forno elétrico para eliminar a tensão de soldagem, e é apertada e formada em um único passeio através de um centro de usinagem CNC importado para garantir que cada superfície de instalação seja paralela e perpendicular; O tratamento de sableamento de areia garante a qualidade do revestimento; Durante a operação, o suporte da faca permanece estacionário e a placa é movida pela alimentação. A profundidade e a distância do sulco são controladas com precisão, resultando em excelente rigidez geral, durabilidade e estabilidade.

Sistema CNC
A máquina de ranura vertical V está equipada com um sistema CNC inteligente que pode calcular automaticamente o espaçamento da ranura com base nos requisitos de tamanho e diâmetro interno e externo da chapa metálica, alcançando um posicionamento preciso; A programação de um loop de clique reduz o tempo de programação em 80%; Edição gráfica visual, suporte ao desenho à mão e design de importação; Simulação do efeito de dobra em tempo real, evitando erros de entrada, reduzindo o desperdício de material e alcançando uma produção eficiente e estável.

Suporte de lâmina de liga
A máquina de corte vertical em V adota um suporte de ferramentas integrado e um sistema auto-lubrificante totalmente automático. O suporte da ferramenta se move para cima e para baixo sincronicamente para lubrificação, reduzindo efetivamente a perda de atrito e estendendo a vida útil; Design único de distribuição de três lâminas, distribuindo uniformemente a quantidade de corte, reduzindo a deformação da peça de trabalho; Dispositivo de microarrefecimento opcional pode prolongar ainda mais a vida útil da ferramenta e reduzir os custos de produção; A interface universal de fixação de ferramentas suporta a troca de ferramentas de aço branco e ferramentas de liga, atendendo a várias necessidades de processamento e ajudando na produção de alta precisão, eficiente e estável.

Superfície do banco de trabalho
A máquina de ranura vertical adota uma mesa de trabalho de aço de ferramenta de carbono. Após a extinção de alta frequência, a dureza atinge 55-60HRC, muito maior do que o aço inoxidável, evitando efetivamente arranhões e deformação, garantindo que a planicidade da mesa de trabalho é ≤± 0,03 mm, melhorando a precisão do sulco em V e estendendo a vida útil do equipamento. Equipado com pés de pressão densos e sistema hidráulico, a força de aperto é estável e confiável.

Transmissão de alta precisão
A máquina de corte vertical V está equipada com um servomotor completo e caixa de velocidades planetária, que fornece alto binário, alta precisão, baixo consumo de energia e resposta rápida; A transmissão de feixe transversal adota uma estrutura de trilho de guia dupla de engrenagens helicoidais de moagem e racks helicoidais de alta precisão, com regulação de velocidade de frequência variável estável e eficiente, alcançando alimentação de chip de alta velocidade e processamento estável e atendendo a várias necessidades de processamento, melhorando significativamente a eficiência da produção.

Especificações técnicas

1232 | 1240 | 1532 | 1540 | 1560
Gama de processamento de chapa metálica (mm): 1250×3200 | 1250×4000 | 1500×3200 | 1500×4000 | 1500×6000
Espessura da folha usinável (mm): 0.4-6.0 (todas as versões)
Distância entre o sulco em forma de V e a borda Min (mm): 10 (todas as versões)
Planitude da mesa (mm): ±0.03 (todas as versões)
Velocidade máxima do eixo paralelo ao eixo X (m/min): 120 (todas as versões)
Velocidade máxima do eixo paralelo ao eixo Y (m/min): 60 (todas as versões)
Potência do servomotor principal (kW): 5.5 (todas as versões)
Precisão de posicionamento repetitivo (mm): 0.015 (todas as versões)
Dimensões (mm): 4900×2350×2000 | 5700×2350×2000 | 4900×2600×2000 | 5700×2600×2000 | 7700×2600×2000

Características / Especificações Técnicas

• Velocidade de corte de ranura até 120 m/min
• Precisão de repetibilidade de ± 0,02 mm
• Compatível com aço inoxidável e liga de alumínio
• Sistema de fixação automática hidráulica
• Tela táctil industrial de 15 polegadas
• Estrutura de quadro de aço estrutural de baixa liga e alta resistência
• Suporte de ferramentas integrado com sistema auto-lubrificante
• Distribuição de três lâminas para corte uniforme
• Dispositivo de microarrefecimento opcional
• Mesa de trabalho de aço de ferramenta de carbono, dureza 55-60HRC
• Servomotor completo e caixa de velocidades planetária
• Transmissão de feixe transversal com trilho de guia dupla e engrenagens helicoidais
• Programação CNC inteligente com simulação gráfica
• Planicidade da mesa ≤± 0,03 mm
• Precisão de posicionamento repetitivo 0.015 mm
