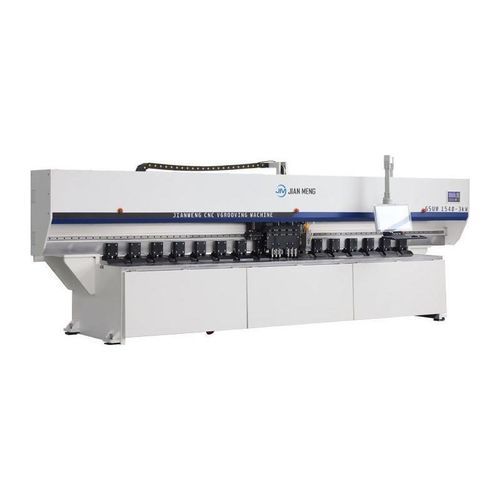

Máquina de ranhurar em forma de V GSUM

CNC

Descrição Geral

• A máquina combinada vertical e laser Jianmeng possui velocidade de corte de ranura de até 120 m/min e precisão de repetibilidade de ± 0,02 mm.
• Compatível com várias placas, como aço inoxidável e liga de alumínio.

Estrutura vertical

• Adota estrutura de quadro e mesa de trabalho de aço estrutural de baixa liga e alta resistência.
• O filme inferior integrado é formado de uma só vez e pode ser processado na placa de espelho sem deixar marcas.
• A máquina é temperada em forno elétrico para eliminar tensão de soldagem e usinada em centro CNC importado para garantir paralelismo e perpendicularidade das superfícies de instalação.
• Tratamento de sableamento de areia para qualidade do revestimento.
• Durante a operação, o suporte da faca permanece estacionário e a placa é movida pela alimentação.
• Profundidade do sulco, distância do sulco e posição do laser são controladas com precisão, resultando em excelente rigidez, durabilidade e estabilidade.

Sistema CNC

• Equipado com sistema CNC inteligente, integrando funções como cálculo automático da distância do ranurador, programação de um clique, edição gráfica visual e simulação de dobradura em tempo real.
• Suporta dispositivo laser do suporte da faca, permitindo alternância entre modo de ranuradura mecânica e modo laser.
• Personalização de potência, velocidade e caminho do laser, atendendo necessidades de marcação a laser e corte composto.
• Reduz troca de ferramentas e intervenção manual, melhora integração de processos e auxilia no processamento inteligente de chapa metálica de alta precisão, eficiente e estável.

Planeamento do sulco + laser

• Projeto de suporte de lâmina dupla para ranuradura para frente e para trás, utilizando totalmente o poder de retorno.
• Cada suporte de faca equipado com três facas, dividindo e reduzindo uniformemente a deformação da peça de trabalho.
• Dispositivo a laser integrado, apoiando planejamento da ranura, corte da placa e corte a laser em um, fixação única sem posicionamento secundário, precisa e eficiente.

Superfície do banco de trabalho

• Mesa de trabalho de aço de ferramenta de carbono, com dureza de 55-60HRC após extinção de alta frequência, superior ao aço inoxidável.
• Evita arranhões e deformação, garantindo planicidade da mesa ≤± 0,03 mm.
• Melhora precisão do sulco em V e estende vida útil do equipamento.
• Equipado com pés de pressão densos e sistema hidráulico, força de aperto estável e confiável.

Transmissão de alta precisão

• Equipado com servomotor completo e caixa de velocidades planetária, fornecendo alto binário, alta precisão, baixo consumo de energia e resposta rápida.
• Transmissão de feixe transversal com estrutura de trilho de guia dupla de engrenagens helicoidais de moagem e racks helicoidais de alta precisão.
• Regulação de velocidade de frequência variável, suave e eficiente, alimentação de chip de alta velocidade e processamento estável.
• Atende a vários requisitos do ciclo de processamento, melhorando significativamente a eficiência da produção.

Especificações técnicas
Modelo: 1232 | 1240 | 1532 | 1540 | 1560
Gama de processamento de chapa metálica (mm): 1250×3200 | 1250×4000 | 1500×3200 | 1500×4000 | 1500×6000
Espessura da folha usinável (mm): 0.4-6.0
Distância mínima entre a ranura em forma de V e a borda (mm): 10
Planitude da mesa (mm): ±0.03
Velocidade máxima do eixo X (m/min): 120
Velocidade máxima do eixo Y (m/min): 60
Potência do servomotor principal (kW): 5.5
Precisão de posicionamento repetitivo (mm): 0.015
Dimensões (mm): 4900×2350×2000 | 5700×2350×2000 | 4900×2600×2000 | 5700×2600×2000 | 7700×2600×2000

Características / Especificações Técnicas

• Velocidade de corte de ranura: até 120 m/min
• Precisão de repetibilidade: ± 0,02 mm
• Compatível com aço inoxidável e liga de alumínio
• Estrutura de quadro e mesa de aço estrutural de alta resistência
• Sistema CNC inteligente com funções avançadas
• Suporte para ranuradura mecânica e laser
• Planejamento de sulco, corte de placa e corte a laser integrados
• Mesa de trabalho de aço de ferramenta de carbono, dureza 55-60HRC
• Transmissão de alta precisão com servomotor e caixa planetária
• Planitude da mesa: ≤± 0,03 mm
• Espessura da folha: 0.4-6.0 mm
• Distância mínima da borda: 10 mm
• Potência do servomotor principal: 5.5 kW
• Precisão de posicionamento repetitivo: 0.015 mm
