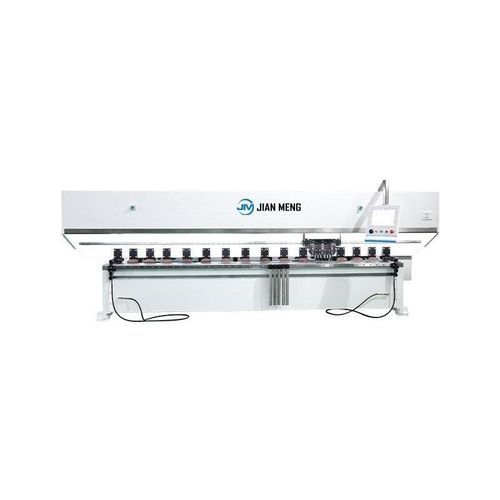

Máquina de ranhurar em forma de V

CNC

Visão geral do produto A máquina de ranhurar vertical de cabeça dupla apresenta uma velocidade de ranhura de até 120 m/min, repetibilidade de ±0,02 mm e compatibilidade com várias chapas, como aço inoxidável e liga de alumínio. Está equipada com um sistema de fixação automática hidráulica e um ecrã tátil industrial de 15 polegadas com programação de um clique, auxiliando no processamento eficiente e preciso da pré-curvatura.

• Sistema de aperto automático hidráulico
• Teclado tátil industrial de 15 polegadas com programação de um clique
• Compatível com chapas de aço inoxidável, liga de alumínio e outras
• Velocidade de ranhura até 120 m/min
• Repetibilidade: ±0,02 mm

Estrutura vertical A máquina adopta uma estrutura de quadro e uma mesa de trabalho em aço estrutural de baixa liga e alta resistência. A película de fundo integrada é formada de uma só vez e pode ser processada na placa de espelho sem deixar quaisquer marcas. Toda a máquina é temperada num forno elétrico para eliminar o stress da soldadura e é fixada e formada de uma só vez através de um centro de maquinação CNC importado para garantir que cada superfície de instalação é paralela e perpendicular. O tratamento com jato de areia garante a qualidade do revestimento. Durante a operação, o suporte da faca permanece estacionário e a folha é levada a mover-se pela alimentação. A profundidade e a distância da ranhura são controladas com precisão, garantindo excelente rigidez, durabilidade e estabilidade.

• Estrutura de armação com mesa de trabalho em aço de alta resistência
• Filme de fundo integrado, sem marcas na placa de espelho
• Temperatura em forno elétrico para eliminar o stress da soldadura
• Maquinação CNC importada para superfícies paralelas e perpendiculares
• Jato de areia para qualidade de revestimento
• Suporte de faca estacionário, alimentação de folha em movimento
• Controlo preciso da profundidade e distância da ranhura

Sistema CNC A máquina está equipada com um sistema CNC inteligente que pode calcular automaticamente o espaçamento das ranhuras com base no tamanho e nos requisitos de diâmetro interno e externo da chapa metálica, alcançando um posicionamento preciso. A programação em loop com um clique reduz o tempo de programação em 80%. A edição gráfica visual suporta desenho manual e importação de design. A simulação do efeito de flexão em tempo real evita erros de entrada, reduz o desperdício de material e consegue uma produção eficiente e estável.

• Cálculo automático do espaçamento entre ranhuras
• Programação em loop com um clique (reduz o tempo de programação em 80%)
• Edição gráfica visual (suporta desenho à mão e importação de design)
• Simulação do efeito de flexão em tempo real
• Produção eficiente e estável

Suporte duplo de facas O design do suporte de ferramenta duplo permite o processamento para frente e para trás, utilizando totalmente o tempo de retorno e a energia, aumentando a eficiência do processamento de chapas grossas em 50%. Cada suporte de ferramenta está equipado com três facas, distribuindo uniformemente a quantidade de corte e reduzindo o risco de deformação da peça de trabalho. Suporta dispositivos de micro arrefecimento para prolongar a vida útil da ferramenta e reduzir os custos. A interface de fixação universal da ferramenta é compatível com facas de aço branco e de liga, atendendo a várias necessidades de processamento.

• Suporte duplo de ferramentas para processamento para frente e para trás
• Aumento de eficiência para processamento de chapas grossas: 50%
• Três facas por suporte para um corte uniforme e deformação reduzida
• Suporta dispositivos de micro arrefecimento
• Interface de fixação de ferramentas universal (facas de aço branco e de liga)

Superfície da bancada de trabalho A mesa de trabalho é feita de aço carbono para ferramentas, com dureza atingindo 55-60HRC após têmpera de alta frequência, muito maior que o aço inoxidável. Isto evita eficazmente riscos e deformações, garantindo que a planicidade da mesa de trabalho é ≤±0,03mm, melhorando a precisão da ranhura em V e prolongando a vida útil do equipamento. Equipado com pés de pressão densos e um sistema hidráulico para uma força de aperto estável e fiável.

• Mesa de trabalho em aço-carbono para ferramentas
• Dureza: 55-60HRC
• Agilidade: ≤±0,03mm
• Pés de pressão densos e sistema hidráulico

Transmissão de alta precisão A máquina está equipada com um servo motor completo e caixa de engrenagens planetárias, proporcionando alto torque, alta precisão, baixo consumo de energia e resposta rápida. A transmissão transversal adota uma estrutura de trilho de guia duplo de engrenagens helicoidais de moagem e racks helicoidais de alta precisão, com regulação de velocidade de frequência variável estável e eficiente, alcançando alimentação de cavacos de alta velocidade e processamento estável, melhorando significativamente a eficiência da produção.

• Servo motor completo e caixa de engrenagens planetárias
• Alto torque e precisão, baixo consumo de energia
• Estrutura de trilho de guia dupla com engrenagens helicoidais de moagem e racks
• Regulação de velocidade de frequência variável estável e eficiente

Especificações técnicas Gama de processamento de chapa metálica (mm): 1232: 1250×3200 1240: 1250×4000 1532: 1500×3200 1540: 1500×4000 1560: 1500×6000 Espessura da folha maquinável (mm): 0.4-6.0 Distância entre a ranhura em forma de V e a borda Min (mm): 10 Planicidade da mesa (mm): ±0,03 Velocidade máxima do eixo paralelo ao eixo X (m/min): 120 Velocidade máxima do eixo paralelo ao eixo Y (m/min): 60 Potência do servo motor principal (kW): 5.5 Precisão de posicionamento repetitivo (mm): 0.015 Dimensões (mm): 1232: 4900×2350×2000 1240: 5700×2350×2000 1532: 4900×2600×2000 1540: 5700×2600×2000 1560: 7700×2600×2000 Caraterísticas principais / Especificações técnicas

• Ranhuradora vertical de duas cabeças
• Velocidade de ranhuramento: até 120 m/min
• Repetibilidade: ±0.02 mm
• Sistema de aperto automático hidráulico
• Teclado tátil industrial de 15 polegadas
• Estrutura de armação, mesa de trabalho em aço de alta resistência
• Sistema CNC inteligente com programação de um clique
• Suporte duplo de facas para maior eficiência
• Mesa de trabalho em aço-ferramenta de carbono, dureza 55-60HRC
• Servo motor completo e caixa de engrenagens planetárias
• Faixa de processamento: até 1500×6000 mm
• Espessura da chapa: 0.4-6.0 mm
• Desnivelamento da mesa: ±0.03 mm
• Potência do servo motor principal: 5.5 kW
• Precisão de posicionamento repetitivo: 0.015 mm
