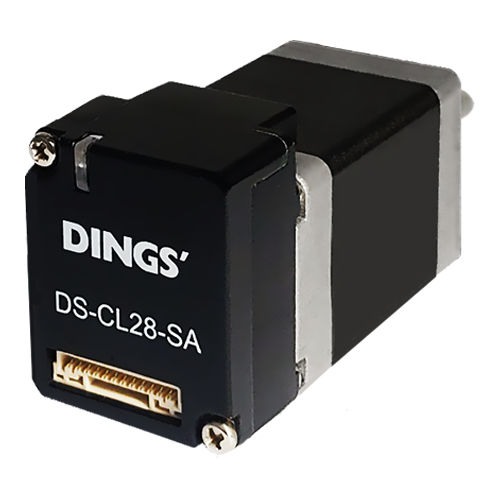

Controlador de motor em malha fechada DS-CL28-SA

de passoCCintegrado

Tecnologia integrada de motor de passo em malha fechada, com controlador e driver localizados na extremidade do motor. Com um encoder integrado de alta resolução (16000 PPR), a posição do motor é atualizada em tempo real a cada 50㎲. Até 16 eixos podem ser controlados simultaneamente via RS485. Todos os comandos de movimento são executados com parâmetros salvos na memória Flash ROM. A biblioteca de movimento (DLL) pode ser usada no Windows 2000/XP de 64 bits e armazenada na Flash ROM. 1 . Com os parâmetros de movimento armazenados na Flash ROM, até 16 eixos podem ser controlados via RS485 e PC. 2 . Usando o encoder integrado de alta resolução (16000 PPR), a posição do motor é atualizada em tempo real a cada 50㎲. 3 . O encoder integrado com controle dinâmico em malha fechada permite que o motor opere em velocidade e torque máximos sem perda de passo. 4 . Regulando a corrente e usando o encoder para detectar a origem mecânica, a unidade integrada pode operar em malha fechada sem chaves de limite externas e realizar controle de torque. Parâmetros Tensão de entrada : 24VDC±10% Método de controle : Controle em malha fechada com ARM de 32 bits Driver multi-eixos : Até 16 eixos em topologia estrela Tabela de posição : 256 etapas de comando de movimento (ciclo contínuo, salto, etc.) Consumo da placa : Máx. 500mA (exceto corrente do motor) Temperatura ambiente : Uso : 0~55°C / Armazenamento : -20~70°C Umidade ambiente : Uso : 35~85%RH (sem condensação) / Armazenamento : 10~90%RH (sem condensação) Resistência à vibração : 0.5G Velocidade de rotação : 0~3000rpm Resolução do encoder (P/R) : Máx. 16000PPR Funções de proteção : Funções múltiplas de alarme (consulte o manual do produto) Direção de rotação : CW/CCW (selecionável por parâmetro)
