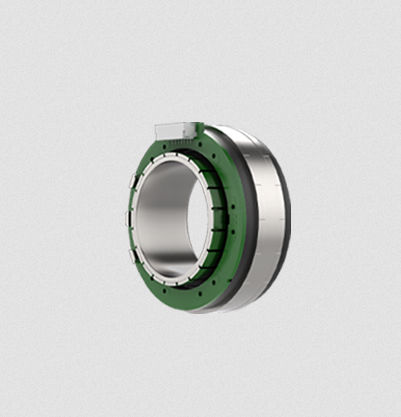

Motor sem escovas 115ZWC37X-1

48 Vmodularcompacto

Motor BLDC sem estrutura de 115 mm — Visão estrutural O motor frameless BLDC de 115 mm apresenta um design modular do estator e rotor, com relações de ranhuras otimizadas, melhorando significativamente a densidade de torque. O rotor possui um grande furo interno, enquanto o estator foi projetado para instalação embutida pelo cliente, permitindo integração personalizada, incluindo estruturas de montagem e sistemas de refrigeração. Esse design oferece maior flexibilidade para sistemas personalizados. A combinação otimizada de ranhura e polos reduz eficazmente o torque de engrenamento, garantindo um funcionamento suave e estável. A estrutura é compacta, leve e altamente integrada. - Número da peça do motor: 115ZWC37X-1 - Diâmetro externo do estator: 115±0.027 mm - Diâmetro interno do rotor: 74+0.03 mm - Número de ranhuras: 27 - Pares de polos: 15 - Método de conexão de enrolamento: Conexão em estrela - Classe de isolamento: F - Tipo de serviço: S2 - Método de feedback: Sensor Hall - Ângulo de comutação: 120° - Resistência de isolamento (tensão suportada): 1200VAC/3mA/1s - Resistência de isolamento: 50MΩ/500VDC - Peso do estator: 815 g - Peso do rotor: 245 g - Velocidade sem carga: 1750 RPM - Corrente sem carga: 1.8 A (REF) - Tensão nominal: 48 VDC - Potência nominal: 570 W - Torque nominal: 3.9 N·m - Velocidade nominal: 1400 RPM - Corrente nominal: 14.1 A - Constante de torque: 0.281 Nm/A - Constante de contra-EMF (valor efetivo): 20.8 Vrms/Krpm - Torque de pico: 12.7 N·m - Corrente de pico: 47 A - Momento de inércia: 3930 g·cm²
