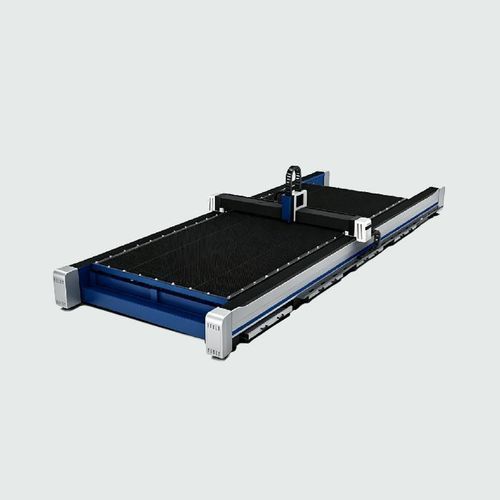

Máquina de corte a laser 2D KC series

para aço inoxidávelpara aço de carbonopara chapas grossas

Descrição curta

• Cama segmentada modular com comprimento personalizável
• Arquitetura com peça estática e pórtico móvel
• Processamento de alta precisão para chapas sobredimensionadas
• Extração zonada inteligente de poeira e escória

Principais características

• Design de cama modular escalável: Arquitetura de cama segmentada modular que permite personalizar o comprimento e estender no local em modo de blocos sem substituir toda a máquina.
• Peça estática e pórtico móvel para precisão: Configuração com cama estática e pórtico móvel que mantém chapas pesadas imobilizadas durante o corte, eliminando erros relacionados à inércia e melhorando a consistência dimensional em grandes formatos.
• Extração zonada sincronizada inteligente: Sistema de sucção multizona sincronizado com a cabeça de corte, concentrando a extração na zona ativa para melhorar a remoção de poeira e escória e reduzir o consumo de energia.
• Cabeça laser de precisão dinâmica elevada: Cabeça laser avançada com autofoco inteligente que fornece um feixe concentrado para cortes rápidos e precisos com zona afetada pelo calor minimizada e bordas limpas.

PARÂMETROS TÉCNICOS
Modelo da máquina | KC6025 | KC8025 | KC12025 | KC13032 | KC16032
Área de trabalho | 6000mm*2500mm | 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm
Potência do laser | 3000W/6000W/120000W/20000W | 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W
Precisão pos. X/Y | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
Precisão rep. pos. X/Y | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
Velocidade máx. de pos. em ligação | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
Aceleração máx. | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
Tensão e frequência nominais | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

Indústrias adequadas

• Construção naval
• Estruturas de aço
• Máquinas de construção
• Transporte ferroviário
• Energia eólica
• Equipamentos de energia
• Engenharia de pontes
• Grandes centros de serviços de aço

Cenários de aplicação

• Corte pontual de chapas sobredimensionadas
• Processamento de chapas grossas com alta potência
• Cama modular extensível para prolongamento no local
• Corte de chanfro em passagem única
• Produção pesada e estável 24 horas

Especificações técnicas

• Modelo da máquina: KC6025; KC8025; KC12025; KC13032; KC16032
• Área de trabalho (por modelo): 6000mm*2500mm; 8000mm*2500mm; 12000mm*2500mm; 13000mm*3200mm; 16000mm*3200mm
• Potência do laser (opções por modelo): 3000W/6000W/120000W/20000W; 3000W/6000W/120000W/20000W; 6000W/120000W/20000W/30000W; 6000W/120000W/20000W/30000W; 120000W/20000W/30000W
• Precisão de posicionamento X/Y: ±0.03mm (todos os modelos)
• Precisão de repetibilidade X/Y: ±0.02mm (todos os modelos)
• Velocidade máx. de posicionamento em ligação: 110 m/min (todos os modelos)
• Aceleração máx.: 1.5G (todos os modelos)
• Tensão e frequência nominais: 3PH 380V 50Hz (todos os modelos)
