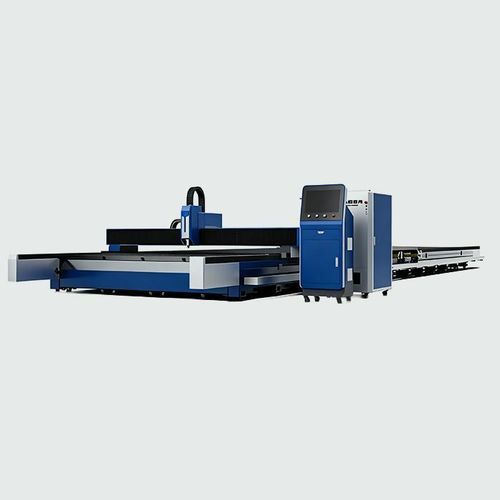

Máquina de corte a laser 3D KC series

para açopara metaispara chapas grossas

Descrição curta

• Sistema de trilho no solo, expansível
• Portal de alta dinâmica
• Duplo acionamento para alta estabilidade
• Biselagem 3D opcional ±45°
• Em conformidade com normas de segurança da UE

1 Espaço de trabalho ultra-longo com escalabilidade
O sistema de trilhos no solo pode ser estendido de configurações padrão até 12–60 metros (e além) para acomodar peças sobredimensionadas. As seções modulares do trilho permitem extensões no local com obras civis mínimas, permitindo que a capacidade de produção cresça sem substituir a máquina principal.

2 Portal de alta dinâmica para alto rendimento
Projetado para operação recíproca em alta velocidade, o portal percorre os trilhos com velocidades de ociosidade elevadas para reduzir o tempo fora de corte. Esta configuração é otimizada para processamento de componentes de grande volume e formato longo, onde rendimento e repetibilidade são críticos.

3 Viga integrada leve com dupla transmissão síncrona
A viga integrada de baixa inércia e alta resistência minimiza vibrações durante movimentos em alta velocidade. O sistema de dupla motorização síncrona fornece distribuição de torque equilibrada e posicionamento preciso ao longo de todo o curso para manter qualidade de corte consistente em chapas e perfis grandes.

4 Sistema de biselagem 3D opcional para preparação de solda
Atualizável com cabeça de corte 3D profissional oferecendo inclinação multiângulo ±45°. Capaz de realizar biséis em V, X, Y e K em uma única passagem para reduzir retrabalhos e melhorar a eficiência de soldagem em chapas espessas.

Parâmetros técnicos
Machine Model: KC8025 | KC12025 | KC13032 | KC16032 | KC24032 | KC34032
Área de trabalho: 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm | 24000mm*3200mm | 34000mm*3200mm
Potência do laser: 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W | 120000W/20000W/30000W/40000W | 6000W/120000W/20000W/30000W/40000W
Precisão de posicionamento X/Y: ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
Repetibilidade pos. X/Y: ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
Velocidade máx. de posicionamento combinado: 110m/min | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
Aceleração máx.: 1.5G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
Tensão e frequência nominais: 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

Indústrias adequadas
Construção naval, energia eólica, estruturas de aço, ferroviário, engenharia de pontes, grandes máquinas, vasos de pressão

Cenários de aplicação
Corte de chapas extra-grandes; processamento de placas longas e pesadas; mesa extensível; sistemas de alta potência 20kW–40kW; comprimento personalizado no local.

Especificações / Dados técnicos

• Série: KC series
• Opções de área de trabalho: de 8000mm*2500mm até 34000mm*3200mm dependendo do modelo
• Opções de potência do laser variam por modelo (exemplos: 3kW, 6kW, 20kW, 30kW, 40kW e valores superiores conforme listado)
• Precisão de posicionamento X/Y: ±0.03mm
• Repetibilidade X/Y: ±0.02mm
• Velocidade máxima de ligação (posicional): 110 m/min
• Aceleração máxima: 1.5G
• Tensão e frequência nominais: 3 fases 380V, 50Hz
• Cabeça de biselagem 3D opcional com capacidade multiângulo ±45°
• Trilhos no solo expansíveis no local (projeto modular) para comprimentos de ~12 m até 60 m e além
