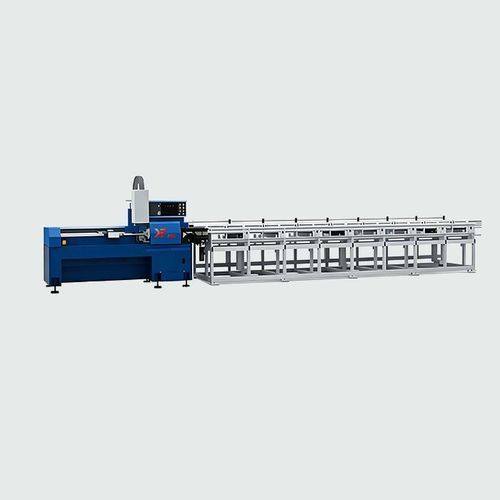

Máquina de corte a laser KCT series

para metaisde tuboscom servoacionamento

Descrição curta

• Plugues especiais de alta precisão para tubos pequenos
• Base de alta rigidez para usinagem estável
• Componentes fechados e à prova de poeira
• Sistema de alimentação semi‑automático opcional

Principais características
Plugues especializados de ultra precisão
Projetados para tubos de pequeno diâmetro, os plugues de estrutura fechada fornecem fixação consistente com precisão de aperto dentro de ±0,1 mm. A concepção reduz contaminação e assegura posicionamento repetível para peças delicadas.

Base pesada de alta rigidez
A base da máquina é usinada por fresagem portal e acabamento de precisão para maximizar a resistência à vibração, torção e deformação. Esta rigidez estrutural suporta operação contínua e estabilidade de processo.

Sistema de alimentação auxiliar semi‑automático (opcional)
O alimentador opcional adapta‑se a várias especificações e comprimentos de tubo, podendo armazenar até 6 tubos para reduzir a manipulação manual e aumentar a eficiência de carregamento na linha de produção.

Mandril frontal móvel acionado por servo avançado
O mandril frontal móvel acionado por servo permite que a cabeça laser corte entre os mandris dianteiro e traseiro, garantindo precisão em peças longas e mantendo a concentricidade em processamento em alta velocidade.

Parâmetros técnicos
Modelo da máquina: KCT3 / KCT6
Faixa de aperto (KCT3): Tubo redondo Φ3–25 mm; Tubo quadrado □3–23 mm
Faixa de aperto (KCT6): Tubo redondo Φ3–80 mm; Tubo quadrado □3–80 mm
Potência do laser: 1500 W (KCT3); 1500 W / 3000 W (KCT6)
Velocidade rotacional máx.: 300 r/min (KCT3); 200 r/min (KCT6)
Comprimento efetivo de corte: 3000 mm (KCT3); 6500 mm (KCT6)
Estrutura do mandril: 30 mandris pneumáticos (KCT3); 80 mandris pneumáticos (KCT6)
Tensão e frequência nominais: 3PH 380 V 50 Hz

Indústrias adequadas

• Dispositivos médicos
• Ferragens para móveis
• Iluminação
• Eletrónica
• Conjuntos de tubos pequenos

Cenários de aplicação
Corte de microtubos de precisão; tubos de parede fina e pequeno diâmetro; processos industriais de alta velocidade e estabilidade.

Especificações / Dados técnicos

• Modelo: KCT3 / KCT6 (série KCT)
• Faixa de aperto KCT3: Redondo Φ3–25 mm; Quadrado □3–23 mm
• Faixa de aperto KCT6: Redondo Φ3–80 mm; Quadrado □3–80 mm
• Opções de potência laser: 1500 W; 3000 W (opcional para KCT6)
• Velocidade rotacional máx.: 300 r/min (KCT3), 200 r/min (KCT6)
• Comprimento de corte efetivo: 3000 mm (KCT3), 6500 mm (KCT6)
• Mandris: 30 mandris pneumáticos (KCT3), 80 mandris pneumáticos (KCT6)
• Tensão/frequência nominal: Trifásico 380 V 50 Hz
