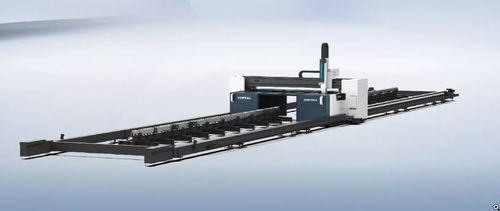

Máquina de corte a laser SF1500CH

para açode perfisCNC

Visão geral
A máquina de corte a laser para perfis em H SF1500CH é um sistema portico de estrutura aberta projetado para corte reto e chanframento de perfis em H. A estrutura do pórtico com duplo acionamento mantém força uniforme na viga para minimizar deformações e assegurar processamento estável em peças longas.

Principais características

• Pórtico com duplo acionamento para força equilibrada na viga e redução de deformação
• Suporta corte reto e chanframento de flange (flange slab) em perfis em H
• Layout aberto e duas estações de trabalho para facilitar carga/descarga
• Eixos rotativos A e B ±180° com proteção contra colisão e resposta rápida
• Passarela/plataforma do operador para acesso seguro durante a movimentação
• Cabeçote de corte laser autofocus com proteção IP65 e refrigeração integrada para corte estável contínuo
• Sistema CNC configurado para perfis em H: nesting automático, exportação de relatórios e compensação de deformação

Parâmetros técnicos
Modelo: SF1500CH
Potência laser (kW): 12–30
Área de trabalho (C×L, mm): 28000×3000
Largura máxima do alma (mm): 1200
Altura máxima da flange (mm): 500
Velocidade máxima sem carga (m/min): 50
Espessura máxima: ≤50 mm (corte reto), ≤35 mm (chanframento de flange)
Dimensões totais (C×L×A, mm): 35670×5900×3030
Precisão de posicionamento X/Y (mm): ±0,1
Precisão de reposicionamento X/Y (mm): ±0,05

Aplicações

• Componentes de aço para estradas e pontes
• Fabricação de estruturas de aço e armazenagem
• Componentes para máquinas de engenharia
• Peças estruturais para a indústria de energia
• Seções estruturais para construção naval

Especificações

• Modelo: SF1500CH
• Faixa de potência laser: 12–30 kW (típico 20–30 kW para seções pesadas)
• Área de trabalho: 28000 × 3000 mm
• Largura máxima do alma: 1200 mm
• Altura máxima da flange: 500 mm
• Espessura máxima de corte: até 50 mm (reto), até 35 mm (chanfro)
• Velocidade máxima sem carga: 50 m/min
• Dimensões totais: 35670 × 5900 × 3030 mm
• Precisão de posicionamento (X/Y): ±0,1 mm
• Precisão de reposicionamento (X/Y): ±0,05 mm
• Cabeçote autofocus com proteção IP65 e refrigeração integrada
• CNC com nesting automático, exportação de relatórios e correspondência de peças deformadas
