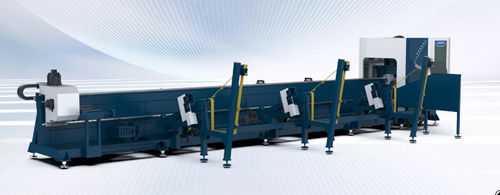

Máquina de corte a laser SFPLUS series

para alumíniopara aço inoxidávelpara metais

Visão geral
A série PLUS é projetada para produção industrial de tubos redondos, quadrados e retangulares, oferecendo alto rendimento e repetibilidade precisa. A máquina integra mandris pneumáticos duplos para corte e carregamento simultâneos, eixos acionados por servo e guias de precisão para movimento estável e posicionamento exato em uma ampla gama de materiais e diâmetros de tubo.

Destaques

• Mandris pneumáticos duplos permitem corte e carregamento simultâneos para minimizar tempo ocioso e suportar operação contínua.
• Motores servo e guias lineares de precisão fornecem movimento estável com repetibilidade de ±0,03 mm e precisão de posicionamento de ±0,05 mm (dependendo do modelo).
• Alto desempenho dinâmico oferece velocidade de corte significativamente maior (meta de projeto aproximadamente 50% mais rápida vs. modelos comparáveis).
• Mandril traseiro com função de sopro remove resíduos de corte para reduzir atolamentos e falhas a jusante.
• Compatível com aço inoxidável, ligas de alumínio e tubos de alta refletividade; suporta perfis redondos, quadrados e retangulares.

Especial para tubos pequenos
Controle avançado de energia do laser e gestão do feixe minimizam queima, rebarbas e deformações térmicas em diâmetros pequenos. Diâmetro mínimo suportado: 15 mm (dependendo da variante).

Corte chanfrado (±45°)
Cabeçote de corte com autofocus combinado com mandris pneumáticos especializados permite cortes chanfrados ±45° em tubos redondos, quadrados e retangulares, bem como em cantoneiras e perfis em U. O chanfrado ±45° é padrão em algumas variantes e opcional em outras.

Carregamento & Descarregamento
Suporta sistemas inteligentes de carregamento/descarregamento semiautomáticos e totalmente automáticos que manuseiam vários tubos simultaneamente. As peças cortadas são descarregadas automaticamente para reduzir o tempo de ciclo. A movimentação controlada por servo garante fluxo de material estável e posicionamento repetível.

Funções opcionais / avançadas

• Corte sem cauda: corte sobre o mandril para comprimentos de cauda ultra-curtos ou zero.
• Scanner de perfil BCW: medição em tempo real e compensação de desvios entre o tubo real e o desenho.
• Limpeza automática de escória: remove escória das paredes internas do tubo durante o corte para manter a qualidade interna.

Parâmetros técnicos
Model | Laser Power (kW) | Max Length of Tube (mm) | Scope of Tube Size (mm) | Max Weight of Tube (kg) | X/Y-axis Positioning Accuracy (mm) | X/Y-axis Repositioning Accuracy (mm) | ±45° Bevel Cutting | Max No-load Speed (m/min) | Max Rotating Speed of Chucks (r/min) | Max Acceleration (G) | Overall Dimensions (L*W*H, mm) | Power Supply
SF3008PLUS | 1.5-3 | 3000 | Φ16-80 ; □16*16-80*80 | 60 | ±0.05 | ±0.03 | No | 100 | 240 | 1.5 | 3700*1780*2410 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | No | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS (variant) | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | Yes | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6016PLUS | 1.5-3 | 6500 | Φ15-170 ; □15*15-170*170 | 160 | ±0.05 | ±0.02 | No | 150 | 200 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6024PLUS | 3-6 | 6500 | Φ20-230 ; □20*20-230*230 | 260 | ±0.05 | ±0.02 | No | 100 | 100 | 1.0 | 9320*3100*2500 | Three-phase 380V, 50Hz/60Hz (custom-made)

Especificações técnicas

• Nome da série: PLUS Series
• Repetibilidade: ±0,03 mm
• Precisão de posicionamento (X/Y): ±0,05 mm
• Velocidade máxima sem carga: até 150 m/min (dependendo do modelo)
• Velocidade máxima de rotação dos mandris: até 240 rpm (dependendo do modelo)
• Aceleração máxima: até 1,5 G (dependendo do modelo)
• Materiais suportados: aço inoxidável, liga de alumínio, tubos de alta refletividade, etc.
• Diâmetro mínimo suportado: 15 mm (variantes para tubos pequenos)
• Corte chanfrado: ±45° disponível (dependendo do modelo / opcional)
• Carregamento/descarregamento automático/semi-automático: controle servo e acionamento por motor de precisão
