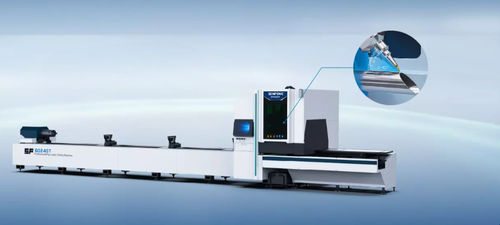

Máquina de corte a laser GT series

para açode perfisde tubos

Visão geral do produto
Cortadora laser de tubos com bisel da SENFENG. Sistema avançado projetado para corte de bisel de alta precisão em tubos e perfis (redondos, quadrados, elípticos e irregulares). Suporta biselamento automático até ±45° com alimentação estável e alta velocidade de processamento, reduzindo etapas de preparação posteriores.

Principais características

• Corte de bisel ajustável de 0° a ±45° para diversas preparações de junta.
• Bisel ±45° de alta qualidade que minimiza a necessidade de processos separados de chanframento.
• Mandris pneumáticos para fixação automática, garantindo rotação estável e posicionamento preciso conforme a forma do tubo.
• Rodas de suporte flutuantes com centralização automática para adaptar diferentes diâmetros e assegurar movimento axial consistente.
• Alta velocidade de corte e operação automatizada para aumentar a produtividade.
• Suporte seguidor que acompanha o movimento do tubo e funções de evitação de cabeça para reduzir desperdício.
• Compatível com tubos de aço redondos, quadrados, elípticos e irregulares.

Parâmetros técnicos

• Série: GT Series
• Modelos: SF6024GT, SF6035GT
• Potência laser: 3 kW – 6 kW
• Intervalo para tubo redondo: SF6024GT φ50–φ230 mm; SF6035GT φ50–φ360 mm
• Intervalo para tubo quadrado: SF6024GT 50×50–230×230 mm; SF6035GT 50×50–360×360 mm
• Precisão de posicionamento: ±0.05 mm
• Precisão de reposicionamento: ±0.03 mm
• Velocidade máxima dos eixos: até 75 m/min (dependendo do modelo)
• Velocidade máxima de corte: até 75 m/min (dependendo do modelo)
• Velocidade de rotação dos mandris: até 100 r/min (dependendo do modelo)
• Carga máxima da mesa: 260 KG (SF6024GT), 700 KG (SF6035GT)
• Comprimento máximo de processamento: até 6 m
• Capacidade de diâmetro externo máximo: até Ø360 mm (dependendo do modelo)

Aplicações
Destinada ao biselamento em setores como petróleo e gás, químico, construção naval e construção civil. Fornece perfis de bisel precisos para preparação de solda, melhoria da vedação das juntas e resistência estrutural.

Especificações técnicas

• Série: GT Series
• Modelos disponíveis: SF6024GT, SF6035GT
• Faixa de potência laser: 3 kW – 6 kW
• Intervalo tubos redondos: φ50–φ230 mm (SF6024GT); φ50–φ360 mm (SF6035GT)
• Intervalo tubos quadrados: 50×50–230×230 mm (SF6024GT); 50×50–360×360 mm (SF6035GT)
• Precisão de posicionamento: ±0.05 mm; repetida: ±0.03 mm
• Velocidade máxima dos eixos: até 75 m/min
• Rotação do mandril: até 100 r/min
• Capacidade de carga da mesa: 260 KG / 700 KG conforme o modelo
• Comprimento máximo de processamento: até 6 m
• Capacidade O.D. máx.: até 360 mm
