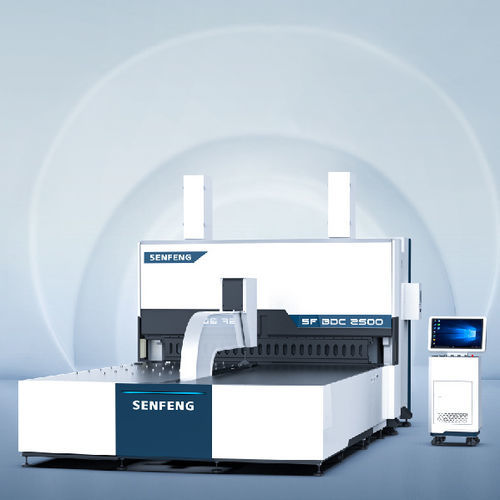

Curvadora elétrica BDC-2500

para chapastotalmente automáticaCNC

Visão geral do produto
O SENFENG Flexible Bending Center resolve tarefas complexas de dobra de chapa através de ligação concorrente multi-eixo. O sistema reduz a dependência de matrizes dedicadas e de intervenção manual, aumentando o rendimento e reduzindo os custos de produção. Adequado para produção em série de perfis de dobra variados: ângulos retos, agudos/obtusos, arcos, dobras de retorno, formas fechadas e bordas mortas.

Pontos principais

• Centro de dobra automático push-down (braço push-down) projetado para operações complexas de conformação de chapa.
• Ligação concorrente multi-eixo que permite conformação sem matriz ou com matrizes reduzidas para várias geometrias de dobra.
• Ciclos de dobra contínuos muito rápidos (típico 0,2 s por dobra); relatado até três vezes mais rápido que prensas dobradeiras CNC em operações contínuas.
• Alto nível de automação e eficiência produtiva; suporta alimentação de placas perfuradas ou aliviadas.
• Controle CNC inteligente multi-eixo profissional com protocolo de barramento EtherCAT; suporta muitos eixos coordenados e programação gráfica 2D do processo.
• Ferramentas de dobra universais e duráveis: lâminas de dobra em 42CrMo, forjadas, têmpera e revenimento para vida útil prolongada (vida relatada para chapa fina até 1.000.000 ciclos).

Destaques

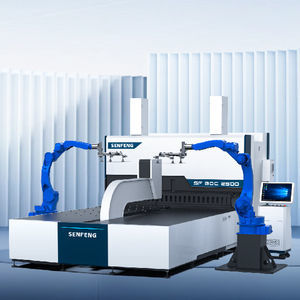

• Projeto push-down compatível com configurações totalmente automáticas, assistidas por robô ou alimentação por sucção (várias variantes disponíveis).

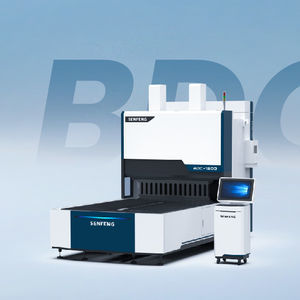

• Comprimentos e configurações disponíveis: BDC-1500 / BDC-2000 / BDC-2500 / BDC-3200.
• Projetado para aço inoxidável, chapa laminada a frio e chapas de alumínio.

Especificações técnicas

• Modelos: BDC-1500, BDC-2000, BDC-2500, BDC-3200
• Comprimento máximo de dobra: BDC-1500 = 1500 mm; BDC-2000 = 2000 mm; BDC-2500 = 2500 mm; BDC-3200 = 3200 mm
• Velocidade máxima de dobra: 0,2 s / dobra
• Altura máxima de dobra: 200 mm (opcional 300 mm)
• Espessura máxima (ferramentas padrão): aço inoxidável 304 = 1,5 mm
• Espessura máxima (ferramentas padrão): chapa fria = 2,0 mm
• Espessura máxima (ferramentas padrão): chapa de alumínio = 2,5 mm
• Espessura mínima: 0,35 mm
• Tensão nominal: 380 V
• Dimensões (C × L × A): BDC-1500 = 4400 × 2000 × 2750 mm; BDC-2000 = 5000 × 2700 × 2950 mm; BDC-2500 = 5700 × 3200 × 3050 mm; BDC-3200 = 6600 × 4000 × 3280 mm
• Massa bruta: BDC-1500 = 13 T; BDC-2000 = 17 T; BDC-2500 = 22 T; BDC-3200 = 25 T
• Suporte para alimentação de placas vazadas/perfuradas: Sim
