Calandra CNC BDC-2500

automáticapara a indústria metalúrgicade alta produtividade

Visão geral

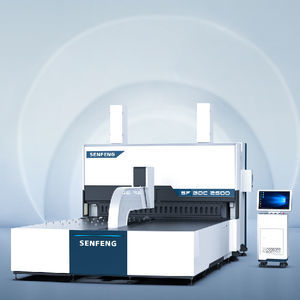

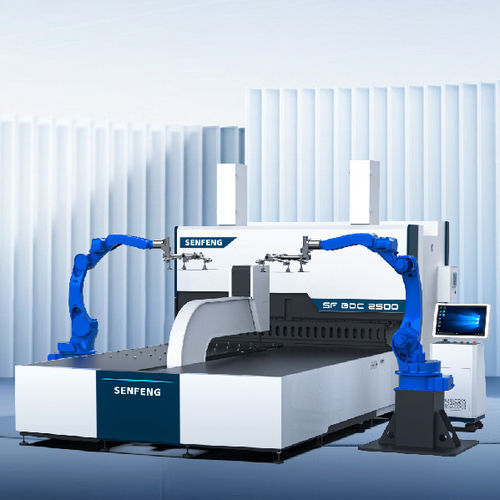

A BDC-2500 é uma dobra automática de painéis equipada com robôs de seis eixos para alimentação push-down, dobra e descarga. O sistema é controlado por uma CNC com comunicação EtherCAT e programação gráfica, permitindo integração em linhas automáticas de processamento de painéis.

Benefícios principais

• Robô de seis eixos realiza alimentação, dobra e descarga para ciclos totalmente automatizados.
• Produção contínua one-stop com intervenção manual mínima.
• Alta capacidade de ciclo para produção em massa e flexível (exemplo de velocidade mais rápida: 0,2 s/dobra; típico 0,5 s/ciclo dependendo da operação).
• Suporta geometrias complexas: ângulos retos, agudos, obtusos, arcos, retornos, arestas mortas, formas em U e tipos fechados; suporta dobra up/down e nivelamento.
• Ferramentas de dobra universais endurecidas (aço de matriz/ligas forjadas, temperadas) projetadas para longa vida útil e resistência ao desgaste.
• Projetada para integração com outras máquinas de processamento de painéis, formando linhas de montagem automáticas.

Destaques / Características

• Dobra sem marcas para evitar sinais visíveis nas peças.
• Amplitude de dobra ampla incluindo tipos fechados, retornos e arestas mortas.
• Sequências robotizadas para alimentação, dobra e descarga automáticas ao longo do ciclo de produção.
• Adequada para produções em múltiplos lotes e grandes volumes contínuos.
• CNC baseada em Linux com ecrã HD, protocolo EtherCAT, programação visual gráfica e múltiplos procedimentos de dobra integrados.

Parâmetros técnicos (tabela resumo)
Modelo: BDC-1500 | BDC-2000 | BDC-2500
Comprimento máximo de dobra: 1500 mm | 2000 mm | 2500 mm
Altura máxima de dobra: 200 mm (opcional 300 mm)
Espessura e ângulo de dobra (ferramentas padrão): Aço (UTS 410 N/mm2): até 2,0 mm; Aço inoxidável (UTS 660 N/mm2): até 1,5 mm; Alumínio (UTS 265 N/mm2): até 2,5 mm
Espessura mínima: 0,35 mm
Pressão de gás: 0,6 MPa
Eixos de controlo: 13
Velocidade de dobra mais rápida: 0,2 s/dobra (depende da operação)
Consumo de ar: 20 NL/min
Dimensões (C×L×A): BDC-1500: 4400×2000×3050 mm; BDC-2000: 5000×2540×3200 mm; BDC-2500: 5600×3000×3250 mm
Peso: BDC-1500: 13000 kg; BDC-2000: 17000 kg; BDC-2500: 22000 kg
Suporta alimentação de chapas vazadas: Sim
Robô: 6 eixos; repetibilidade de posicionamento ±0,08 mm; cobertura 1730 mm; carga máxima 20 kg; peso do robô 285 kg

Aplicações e integração
Projetada para linhas automáticas de dobra de chapas em que os robôs realizam alimentação, dobra e descarga. Adequada para fabricantes que necessitam de operações contínuas, de alto rendimento e flexíveis. Pode ser ligada a outros equipamentos de processamento de painéis para formar linhas de montagem automáticas completas.

Especificações

• Modelo: BDC-2500 (opções: BDC-1500, BDC-2000)
• Comprimento máximo de dobra: 2500 mm
• Altura máxima de dobra: 200 mm (opcional 300 mm)
• Capacidades de material (ferramentas padrão): Aço (UTS 410 N/mm2) ≤ 2,0 mm; Aço inoxidável (UTS 660 N/mm2) ≤ 1,5 mm; Alumínio (UTS 265 N/mm2) ≤ 2,5 mm
• Espessura mínima: 0,35 mm
• Pressão de gás requerida: 0,6 MPa
• Eixos de controlo: 13
• Velocidade de dobra mais rápida: 0,2 s/dobra
• Consumo de ar: 20 NL/min
• Robô: 6 eixos, repetibilidade ±0,08 mm, cobertura 1730 mm, carga máxima 20 kg
• Dimensões (C×L×A): 5600×3000×3250 mm (BDC-2500)
• Peso: 22000 kg (BDC-2500)
• Suporta alimentação de chapas vazadas
• Ferramentas universais endurecidas projetadas para longa vida útil (projetadas para >1.000.000 de dobras)
