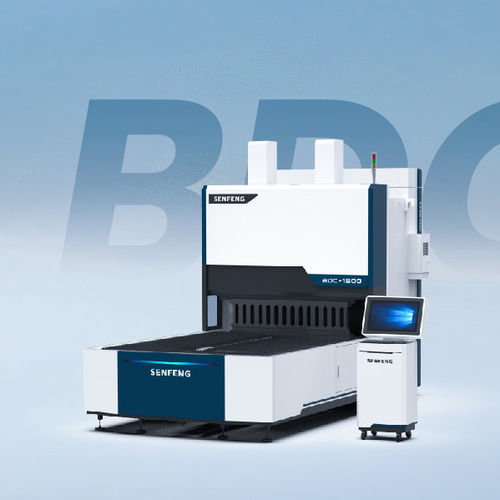

Calandra elétrica BDC-1500

CNCautomáticapara a indústria metalúrgica

Visão geral do produto
Esta dobradeira automática da Senfeng Laser foi projetada para dobrar chapas finas com alta consistência. Combina manuseio por vácuo e controlo CNC multi-eixo para produção em série rápida e repetível com variações mínimas entre peças.

Principais características

• Processo de dobragem totalmente automático — não é necessário dobrar manualmente.
• Sistema de carregamento por ventosas: ventosas de vácuo levantam e giram as chapas 360°; duas guias garantem posicionamento preciso; escovas macias protegem a superfície. Otimizado para chapas leves e finas.
• Ferramentas de dobragem universais em liga de alta resistência/ aço para matrizes com forjamento, têmpera e revenido para alta resistência ao desgaste e longa vida útil.
• Dobragem automática para ângulos retos, agudos e obtusos e geometrias complexas: arco, segurador, quadrado oco e tipos fechados; suporta dobragem para cima/para baixo e nivelada.
• Alta produtividade: ciclo de dobragem típico em torno de 0,5 s (ciclo rápido); rendimento significativamente superior ao de dobradeiras CNC comuns.
• Controlo intuitivo: CNC baseado em Linux com ecrã HD e EtherCAT; programação gráfica visual e vários procedimentos pré-carregados.

Destaques

• Alterações pouco frequentes das ferramentas superior/inferior.
• Programação gráfica simples e predefinições — não é necessária experiência prévia para tarefas comuns.
• Construção durável projetada para produção em série estável e longa vida útil.
• Capacidade de formar uma ampla gama de formas com alta repetibilidade.

Operação e controlo
O sistema integra manuseio de chapas por vácuo, posicionamento automático e interface CNC gráfica com procedimentos pré-carregados para permitir configuração rápida e produção repetível em lotes.

Especificações técnicas

• Modelo: BDC-1200; BDC-1500
• Comprimento máximo de dobragem: 1200 mm (BDC-1200) / 1500 mm (BDC-1500)
• Altura máxima de dobragem: 170 mm
• Espessura máxima (ferramentas padrão): aço inoxidável 201 0,8 mm; chapa fria 1,0 mm; chapa AL 1,3 mm
• Espessura mínima: 0,35 mm
• Tensão nominal: 380 V
• Número de eixos: 10
• Velocidade de dobra mais rápida: 0,2 s / dobra
• Dimensões: BDC-1200: 3700 × 1800 × 2450 mm; BDC-1500: 4000 × 2000 × 2550 mm
• Massa bruta: BDC-1200: 9 T; BDC-1500: 12 T
• Suporte para alimentação de chapas escavadas: Não
