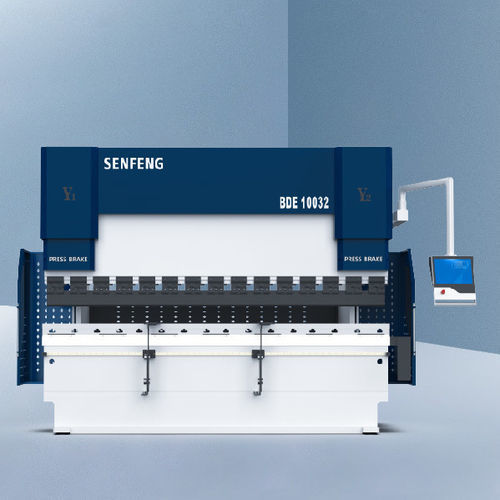

Prensa dobradeira eletro-hidráulica BDE10032

CNCde 4 eixosde 6 eixos

Visão geral
A série SENFENG BDE permite operações simples e seguras no dobramento de chapas. A dobradeira CNC híbrida eletro-hidráulica oferece alta precisão e resposta rápida para atender aos requisitos de produção industrial.

Destaques / Principais características

• Espaçamento de colunas otimizado (espaçamento do chassi lateral) para garantir desempenho, eficiência e precisão
• Crowning mecânico (eixo V) para compensar a deflexão e melhorar a precisão do dobra
• Design com 4 dedos de batente traseiro para posicionamento conveniente e flexível, reduzindo operações manuais e melhorando a repetibilidade
• Sistema hidráulico alemão REXROTH com resposta de alta frequência (~12 ms) para controle hidráulico preciso e eficiente
• Diferentes configurações de eixos CNC disponíveis para atender às necessidades de dobramento (padrão 4+V; opcional 6+V / 8+V)
• Controle DELEM-DA53T padrão; ESA e CYB opcionais
• Dispositivo de proteção a laser DSP opcional para proteger o operador contra movimentos rápidos do veio
• Célula de alimentação robótica opcional para alimentação automática, reduzindo a dependência de mão de obra e aumentando a produtividade

Materiais de dobragem

• Aço inoxidável
• Aço carbono
• Chapa galvanizada
• Chapa fluoro-alumínio-zinco
• Cobre
• Alumínio
• Latão

Parâmetros técnicos

• Modelo: BDE10032
• Força máxima de dobragem: 1000 kN
• Comprimento de dobragem (A): 3200 mm
• Largura entre colunas (B): 2600 mm
• Profundidade da garganta (E): 400 mm
• Altura aberta (D): 480 mm
• Velocidades dos blocos deslizantes: Aproximação 180 mm/s; Dobra 0–10 mm/s; Retorno 160 mm/s
• Potência do motor principal: 7,5 kW
• Dimensões (C×L×A): 3700 × 1930 × 2630 mm
• Peso da máquina: 6600 kg
• Capacidade de dobragem (base 3000 mm): ≤ 3 mm aço carbono; ≤ 2 mm aço inoxidável; ≤ 4,5 mm alumínio
• Sistemas e opções: controle DELEM-DA53T (padrão), ESA / CYB (opcional), crowning mecânico (eixo V), configurações de eixos CNC (4+V padrão; 6+V / 8+V opcionais), sistema hidráulico REXROTH, proteção a laser DSP, célula de alimentação robótica
