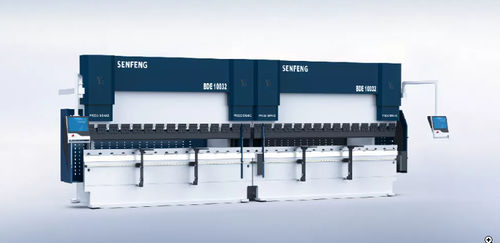

Prensa dobradeira elétrica BDE10032

CNCde 3 eixostandem

Visão geral
A dobradora CNC em tandem permite o controlo sincronizado de duas dobradoras idênticas em operação simultânea, possibilitando a dobra de chapas longas e ultra‑longas. Também suporta operação independente de cada máquina para maior flexibilidade de produção. Projetada para a indústria de conformação de chapas quando se exigem comprimentos de dobra estendidos e precisão mantida.

Destaques

• Comprimento de dobra duplicado através da operação em tandem
• Aumento do rendimento face a uma solução com uma única máquina
• Precisão de dobra mantida durante a operação sincronizada

Principais características

• Dispositivo de sincronização para controlo concorrente de duas máquinas para dobra de chapas ultra‑longas
• Modos selecionáveis: operação monomáquina ou sincronizada em tandem para fluxos de produção flexíveis
• Backgauge multi‑eixo com transmissão rosca e coroa para posicionamento preciso X/Y/Z
• Quatro dedos de backgauge para reduzir a flacidez da chapa e melhorar a consistência da dobra
• Compensação de deflexão por blocos cunha multi‑grupo e múltiplos pontos de compensação para minimizar a variação de dobra
• Controlo CNC estilo DELEM com ecrã táctil TFT, bibliotecas de ferramentas e materiais, algoritmos avançados do eixo Y e software offline Profile‑T com interface USB

Parâmetros técnicos
Modelo: BDE10032-10032 | BDE60060-60060
Força máxima de dobra: 1000 kN | 6000 kN
Comprimento de dobra (A): 3200×2 mm | 6000×2 mm
Largura entre colunas (B): 2600 mm | 4800 mm
Profundidade da garganta (E): 400 mm | 600 mm
Altura de abertura (D): 480 mm | 670 mm
Velocidades:
  Aproximação: 180 mm/s | 90 mm/s
  Dobra: 0–10 mm/s | 0–7 mm/s
  Retorno: 160 mm/s | 90 mm/s
Potência do motor principal: 7,5 kW | 45 kW
Dimensões (C×L×A): 3700×1515×2630 + 3700×1515×2630 | 6200×2700×4750 + 6200×2700×4750
Peso: 7800×2 kg | 52000×2 kg

Modelos & Especificações

• Modelo BDE10032 — Força máx. 1000 kN; comprimento de dobra 3200×2 mm; largura entre colunas 2600 mm; profundidade da garganta 400 mm; altura de abertura 480 mm; motor principal 7,5 kW; dimensões 3700×1515×2630 (por máquina); peso 7800 kg (por máquina)
• Modelo BDE60060 — Força máx. 6000 kN; comprimento de dobra 6000×2 mm; largura entre colunas 4800 mm; profundidade da garganta 600 mm; altura de abertura 670 mm; motor principal 45 kW; dimensões 6200×2700×4750 (por máquina); peso 52000 kg (por máquina)
• Dispositivo de sincronização para controlo simultâneo de duas máquinas permitindo a dobra de chapas ultra‑longas
• Backgauge multi‑eixo com 4 dedos e posicionamento rápido do eixo X (até 500 mm/s)
• Compensação de deflexão com blocos cunha multi‑grupo para maior precisão
• Controlo CNC estilo DELEM com interface tátil, bibliotecas de ferramentas/materiais, algoritmos avançados do eixo Y e software Profile‑T offline
