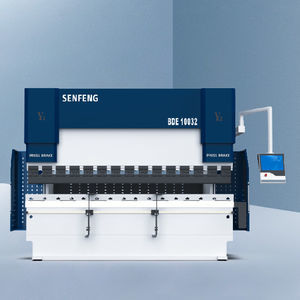

Prensa dobradeira eletro-hidráulica BDE 10032

CNCde 6 eixosrobótica

Visão geral do produto

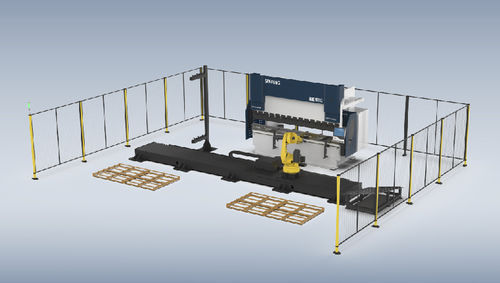

O BDE10032 é uma dobradeira CNC assistida por robô projetada para produção em lotes contínua. Integra um robô industrial como unidade de execução principal para automatizar carregamento, posicionamento, inversão e transferência de chapas, minimizando intervenção manual e garantindo consistência das peças durante longos períodos de produção.

Funcionalidade do robô
O robô industrial realiza carregamento/descarga, ajuste de posição em tempo real e rotação das chapas. Seus algoritmos de acompanhamento de trajetória permitem movimentos rápidos e cooperativos com a máquina de dobra para operação sincronizada.

• Raio de trabalho máximo: 2565 mm
• Carga máxima: 80 kg
• Graus de liberdade (DOF): 6

Precisão de dobra e compensação
O sistema de compensação de deflexão aciona blocos de cunha multi-grupos após o cálculo das correções pelo sistema de controle, combatendo empeno ou distorção das vigas para minimizar variações entre dobras.

• Compensação mecânica
• Blocos de cunha multi-grupos
• Múltiplos pontos de compensação
• Zona morta de compensação mínima

Sistema hidráulico e de acionamento
Sistema eletro-hidráulico de alto desempenho para controlo preciso e resposta rápida nos ciclos de dobra.

• Sistema hidráulico alemão REXROTH para controlo preciso em malha fechada
• Resposta de alta frequência de 12 ms para comissionamento simples
• Construção compacta e leve com resposta dinâmica rápida
• Ajuste contínuo de potência; suporta partidas e paragens frequentes

Sistema de controlo
Controlo CNC avançado com interface gráfica e funções automáticas para programação segura e eficiente.

• Sistema CNC DELEM com ecrã TFT tátil de 10,1 polegadas
• Programação gráfica 2D
• Acoplamento de cinco eixos para elevada precisão na dobra
• Cálculo automático da pressão de dobra e deteção de colisões

Notas adicionais
O robô integrado permite a mecanização do carregamento/descarga e a manipulação das chapas para aumentar o rendimento e a repetibilidade na produção por lotes.

Especificações / Dados técnicos

• Modelo: BDE 10032
• Força máxima de dobra: 1000 kN
• Comprimento de dobra (A): 3200 mm
• Espaçamento dos carris laterais (B): 2600 mm
• Profundidade de garganta (E): 400 mm
• Curso máximo do cilindro: 200 mm
• Distância entre a mesa e a viga superior (D): 480 mm
• Velocidade: Descida: 180 mm/s; Velocidade de trabalho: 0–10 mm/s; Retorno: 160 mm/s
• Potência do motor principal: 7,5 kW
• Dimensões (C×L×A): 3700 × 1505 × 2630 mm
• Peso: 7600 kg
• Espessura de dobra (nota: calculada para comprimento de dobra 3000 mm): ≤ 3,5 mm aço carbono; ≤ 2,5 mm aço inoxidável; ≤ 5 mm alumínio
