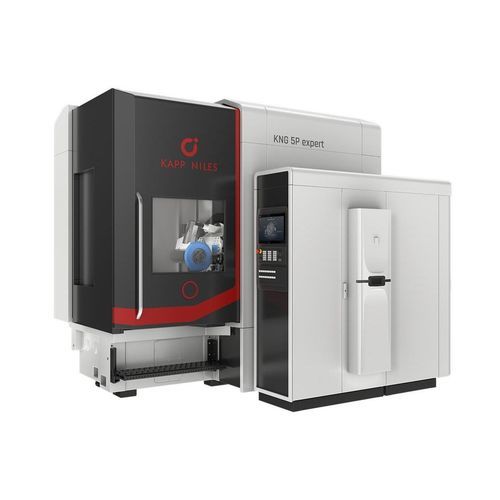

Retífica cilíndrica externa KNG 5P expert

cilíndrica internapara engrenagenscom mesa rotativa

Visão geral do produto
A KNG 5P expert é uma retificadora de engrenagens projetada para o usinamento de precisão de engrenagens externas e internas. O conceito compacto da máquina combina eficiência de preparação com flexibilidade de produção. O fuso de retificação com acionamento direto aceita rebolos Ø 60–350 mm e atinge até 9.500 rpm. O fuso de dressagem gira para uma posição ergonomicamente acessível para troca de ferramenta. A interpolação em 5 eixos através de um eixo de articulação aberto permite retificações em duplo flanco eficientes e quase sem torção. Uma mesa rotativa sobredimensionada com acionamento direto elétrico e furo profundo acomoda eixos longos. Ampla gama de opções configuráveis para adaptar a máquina a diferentes aplicações.

Principais características

• Usinagem de precisão de engrenagens externas e internas
• Design compacto com alta eficiência de preparação
• Fuso de retificação acionado diretamente; diâmetros de rebolo 60–350 mm; velocidade do fuso até 9.500 rpm
• Fuso de dressagem basculante para troca de ferramenta ergonômica
• Interpolação 5 eixos (eixo de articulação aberto) permitindo retificação em duplo flanco quase sem torção
• Mesa rotativa sobredimensionada com acionamento direto elétrico e furo profundo para eixos longos
• Platina de poente basculante, ajustável continuamente até pressão sobre a ponta de 2.000 N
• Capacidade de retificar sem-fim com ângulos de passo até 45°
• Ampla variedade de opções configuráveis

Dados técnicos (tabela)
diâmetro máximo da cabeça: 500 (600) mm
comprimento máximo da peça: 1.500 mm
intervalo de módulo: 0,5 - 25 mm
largura máxima do dente: 675 mm
intervalo de guinada da cabeça de retificação: -45 / +135 deg

Especificações técnicas

• Modelo: KNG 5P expert
• Aplicação: retificação de perfil de engrenagens externas e internas
• Diâmetro de rebolo utilizável: 60 – 350 mm
• Velocidade do fuso de retificação: até 9.500 rpm
• Diâmetro máximo da cabeça: 500 (600) mm
• Comprimento máximo da peça: 1.500 mm
• Intervalo de módulo: 0,5 – 25 mm
• Largura máxima do dente: 675 mm
• Intervalo de guinada da cabeça de retificação: -45° a +135°
• Platina de ponta: basculante, ajustável continuamente, pressão sobre a ponta até 2.000 N
• Mesa rotativa: acionamento direto elétrico com furo profundo para eixos longos
• Dressagem: fuso de dressagem basculante para troca de ferramenta ergonômica
• Eixos: interpolação 5 eixos (eixo de articulação aberto) suportando retificação em duplo flanco
• Capacidade: retificação de sem-fim até 45° de ângulo de passo
