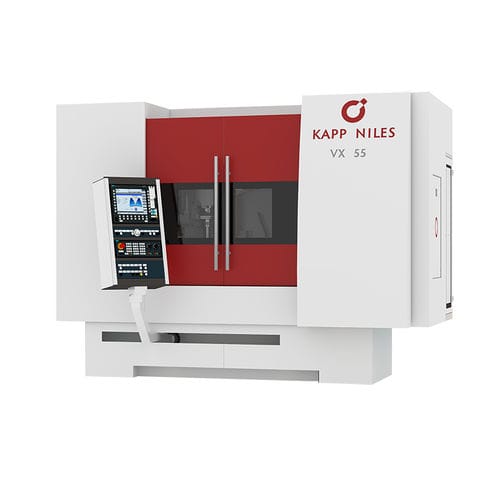

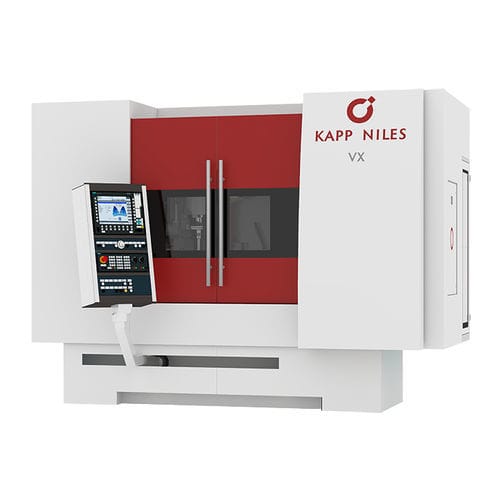

Retífica para engrenagens VX series

cilíndrica externacilíndrica internapara perfis metálicos

As máquinas de retificação de perfis da série VX são extremamente adequadas para satisfazer os mais elevados requisitos relativos à qualidade final das engrenagens produzidas. No processo, podem ser utilizadas tanto ferramentas retificáveis como ferramentas CBN não retificáveis. Uma vez que o adaptador de retificação pode ser equipado com dois fusos de retificação intercambiáveis, as passagens de corte podem ser realizadas através da utilização sequencial de ferramentas de desbaste e de acabamento numa única montagem da peça. Em alternativa, é possível maquinar várias engrenagens numa única montagem. As máquinas VX configuradas para a utilização de ferramentas afiáveis dispõem de equipamento de afiação integrado, capaz de produzir qualquer tipo de perfil de rebolo. O programa de afiação e retificação é gerado automaticamente com base nos dados da engrenagem. A combinação do sistema de medição com o equipamento de afiação de perfis permite também a maquinação automatizada de acordo com a chamada estratégia GMG (retificação - medição - retificação). Características principais da série VX Maquinação de peças com geometria complexa Adequada para prototipagem e produção em pequenos lotes Engrenagens externas, internas, retas e helicoidais, bem como perfis especiais diâmetro máximo da ponta - 500 / 630 mm comprimento máximo da peça - 1 100 / 1 650 mm intervalo de módulo - 0,5 - 16 mm curso máximo de avanço - 700 / 1 020 mm âmbito de rotação do cabeçote de retificação - ±90 graus
